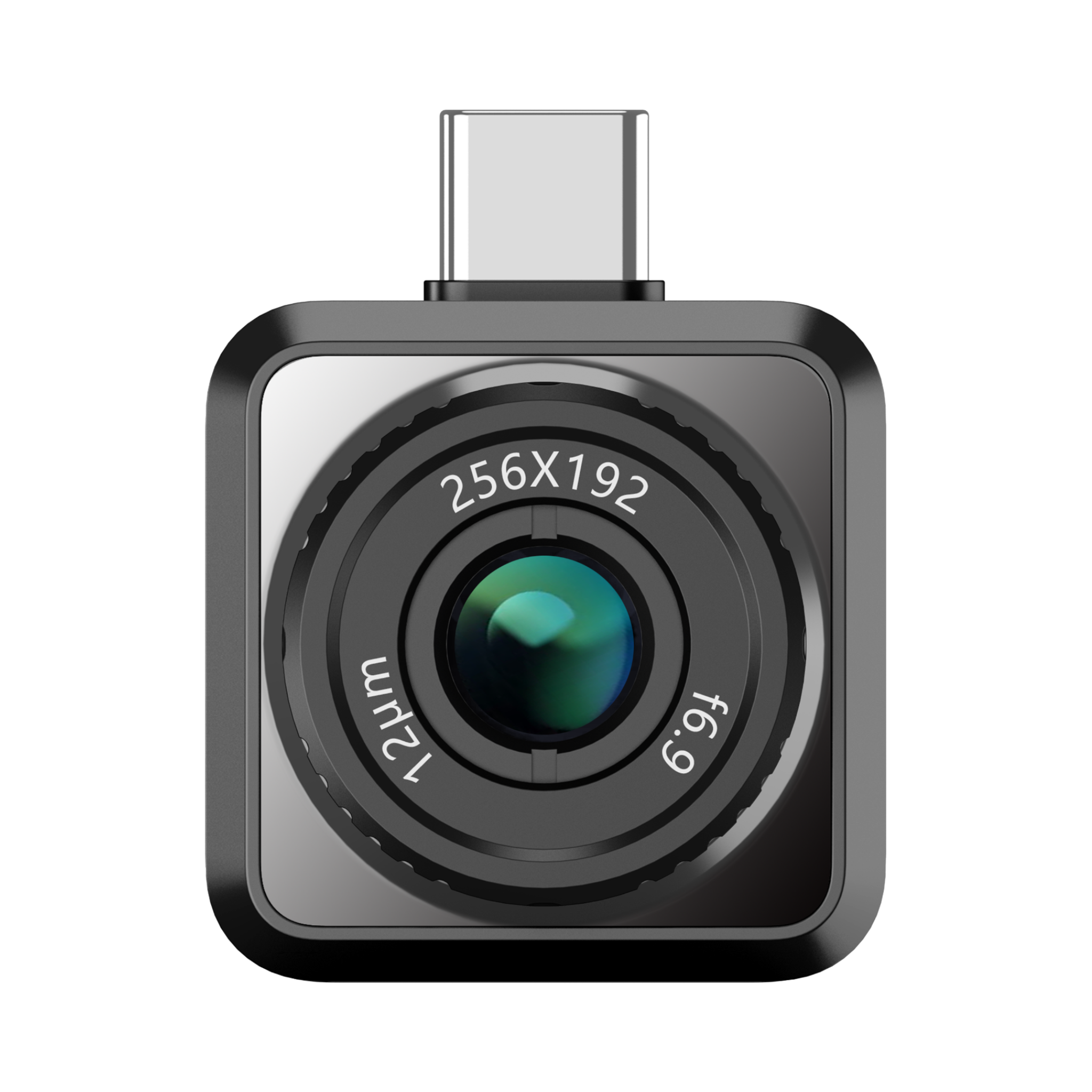

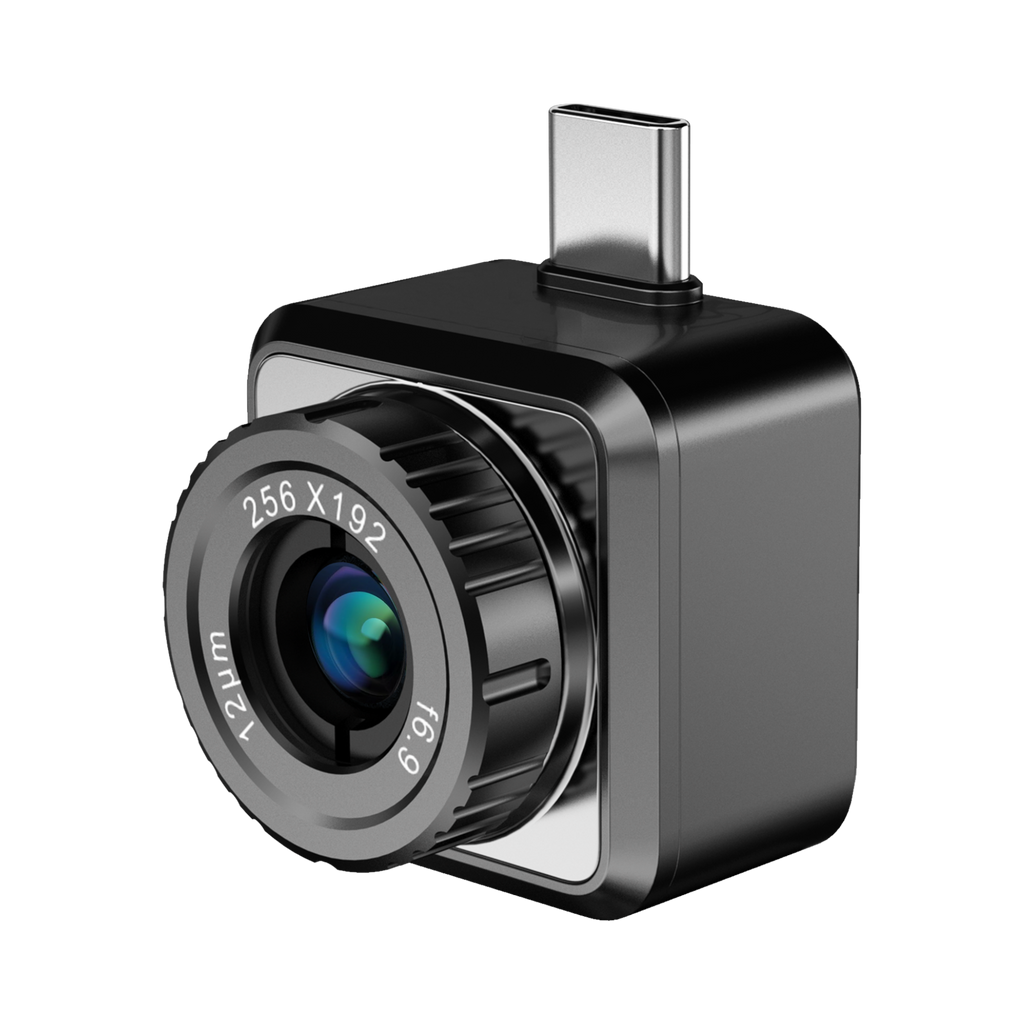

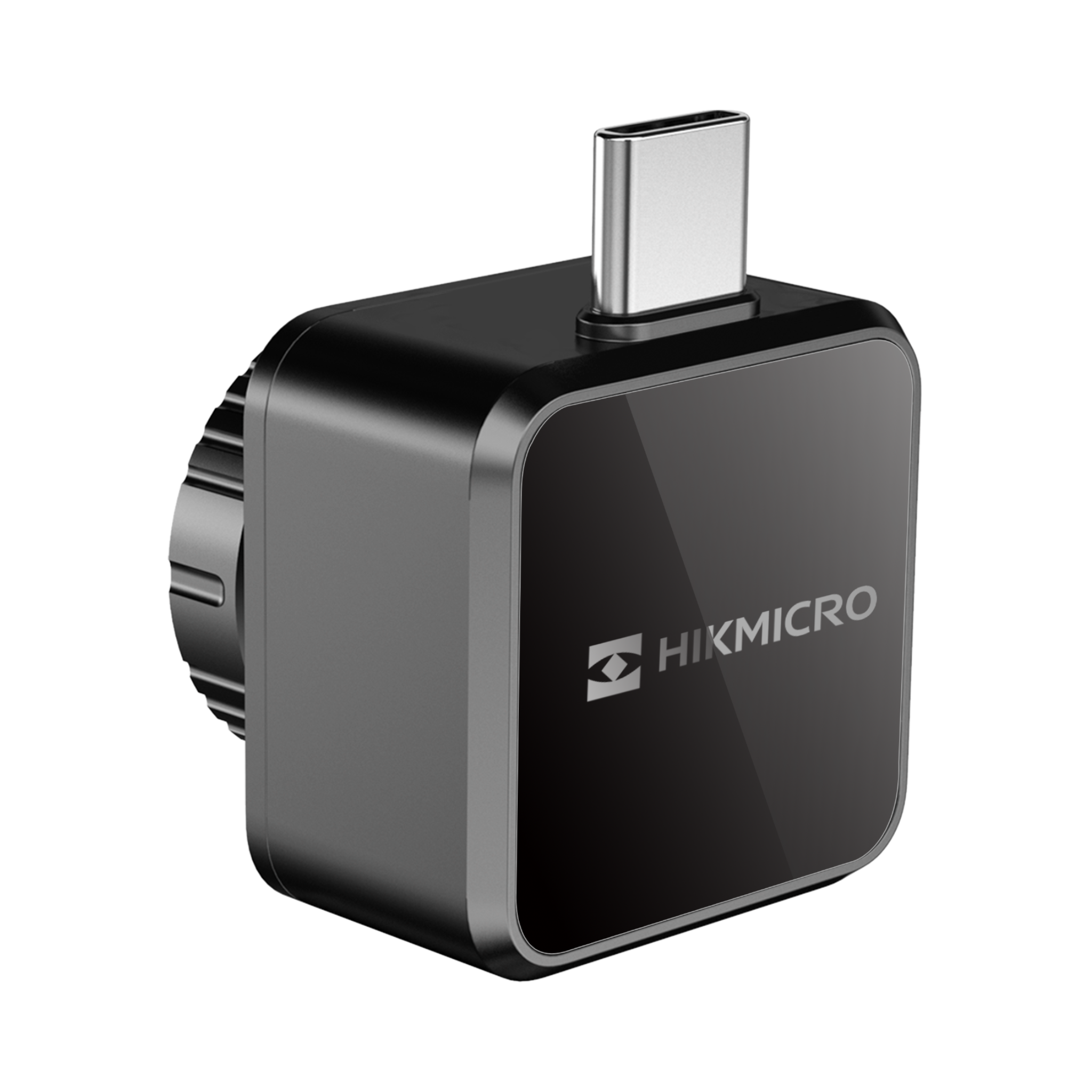

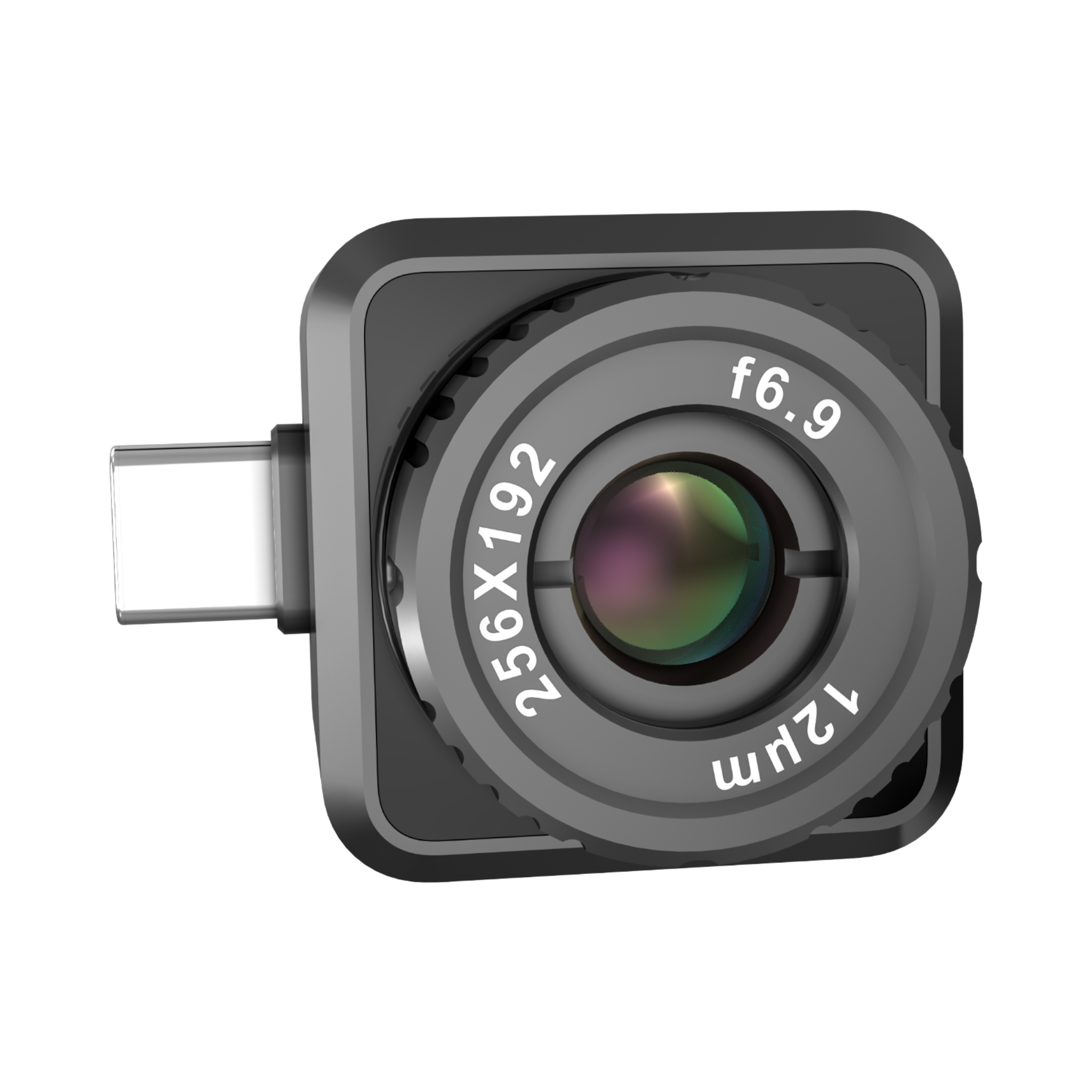

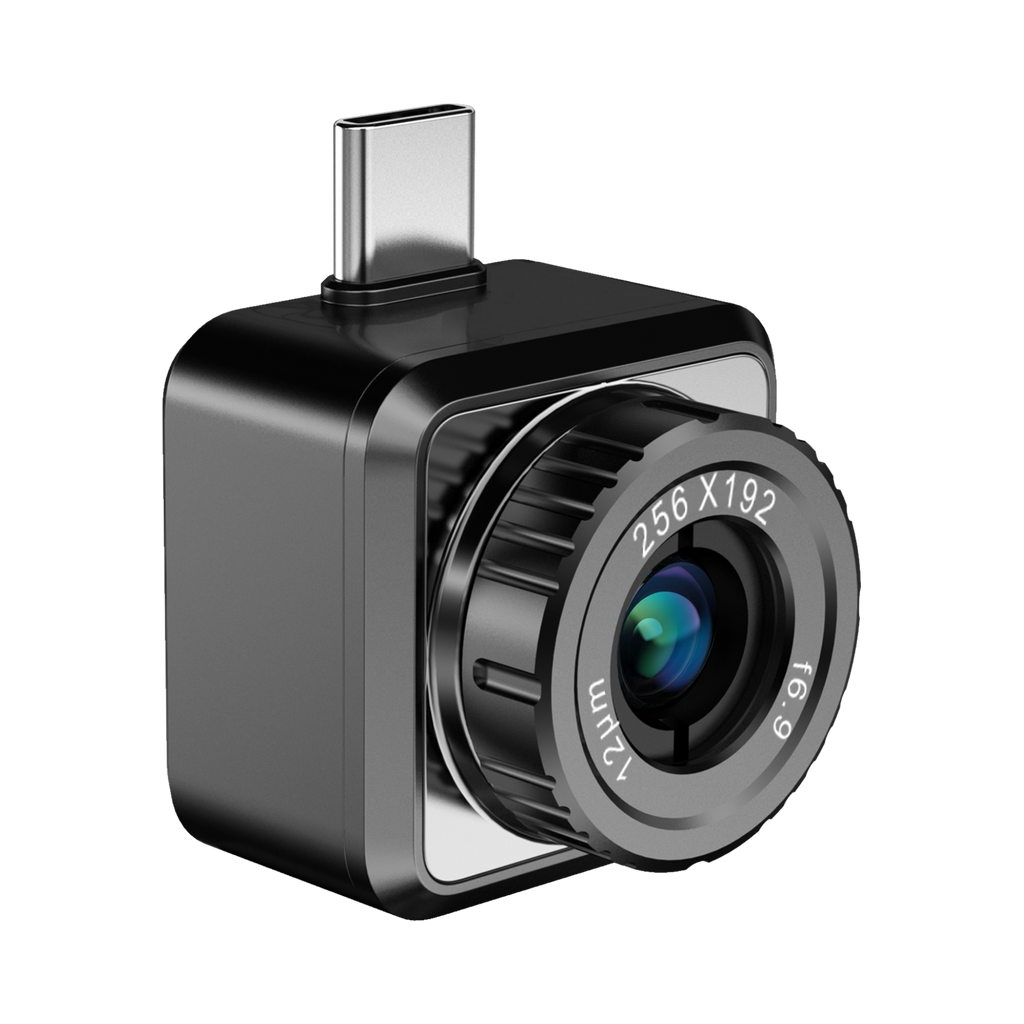

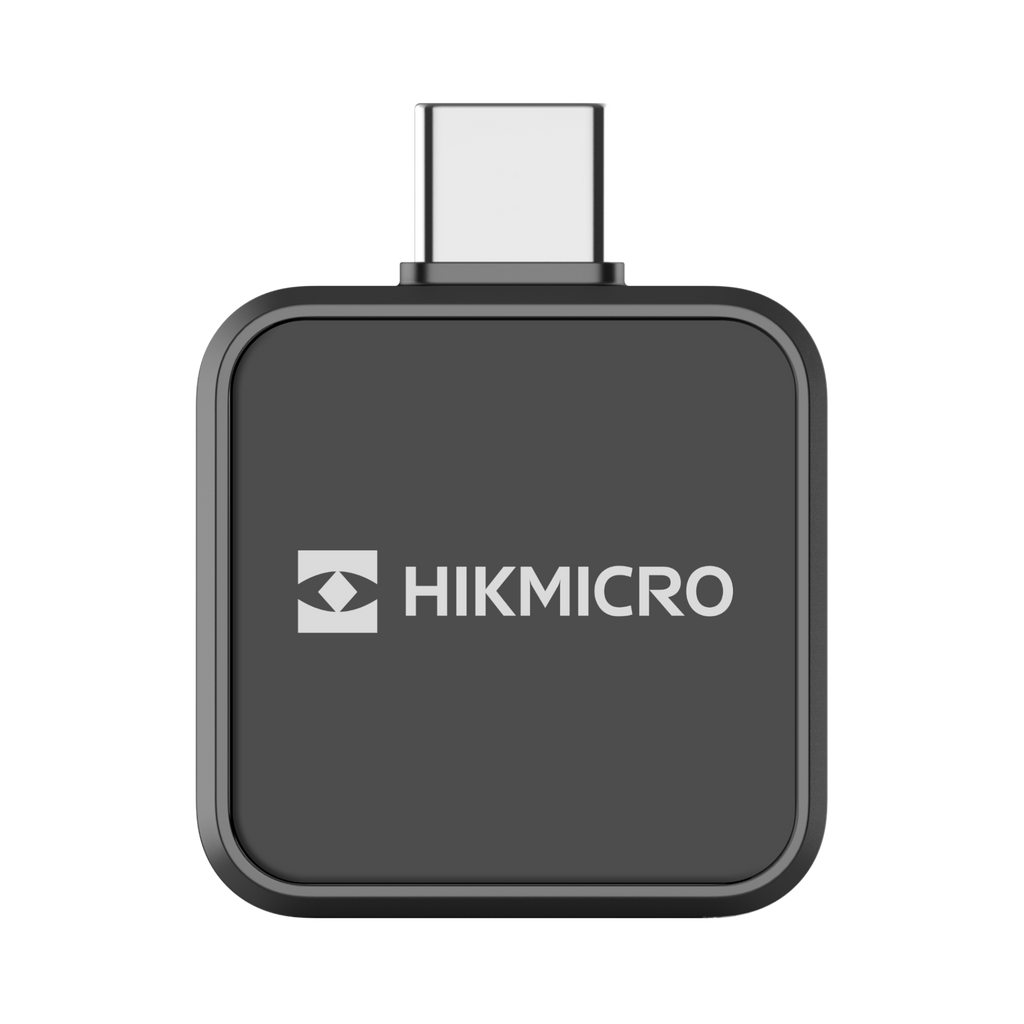

Viedtālruņa termokamera ar manuāli fokusējamu objektīvu — attēls ass no 10 cm attāluma līdz pat visas telpas dziļumam

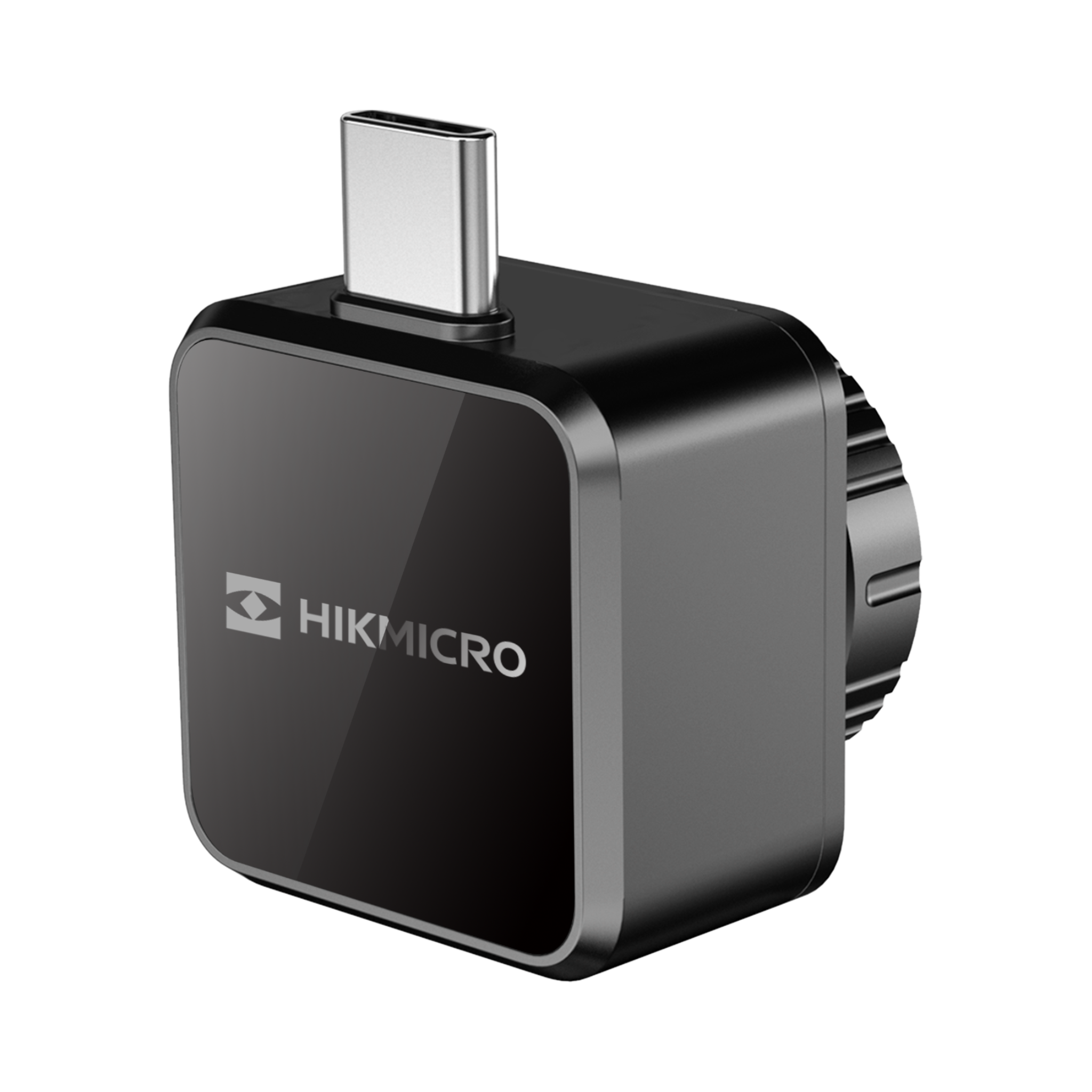

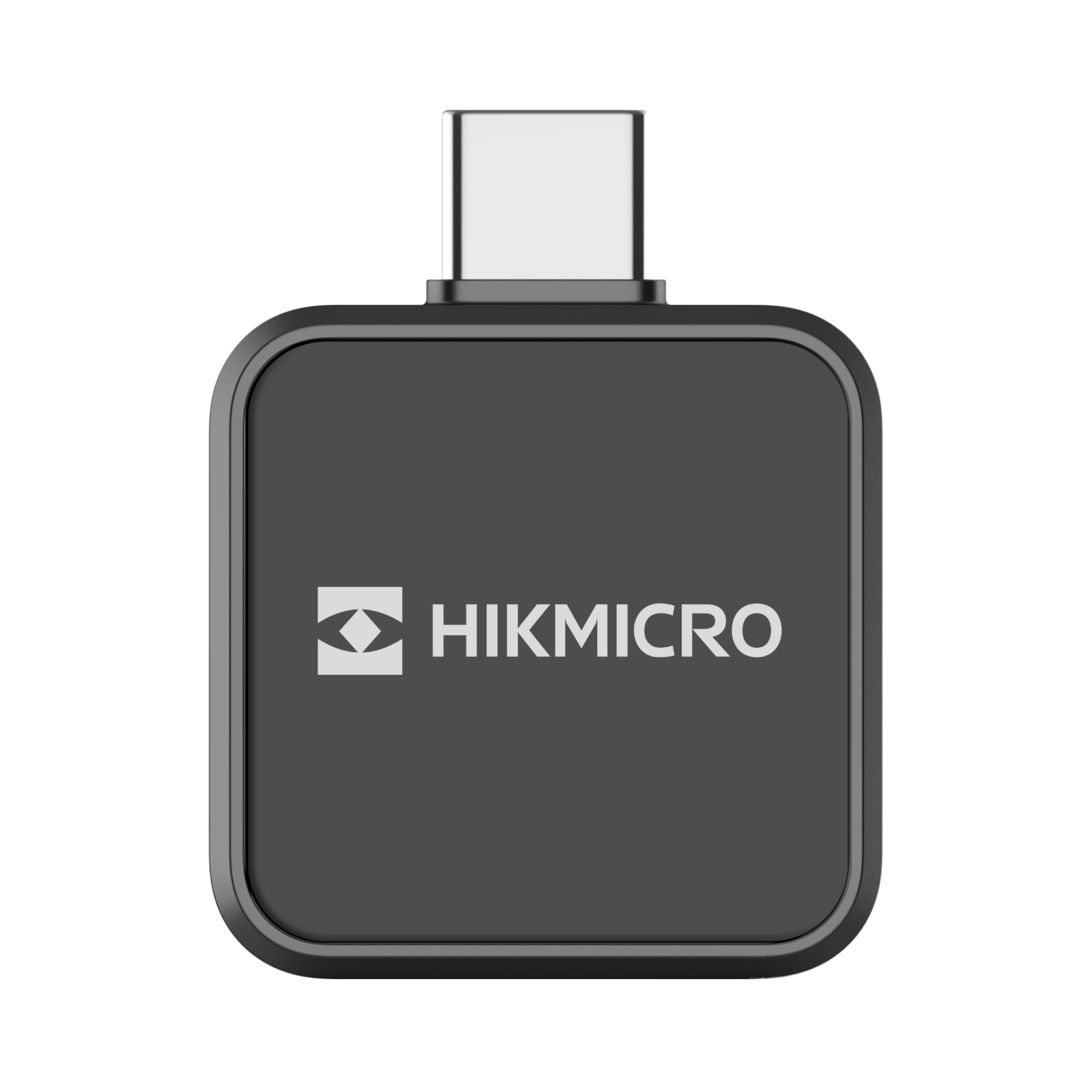

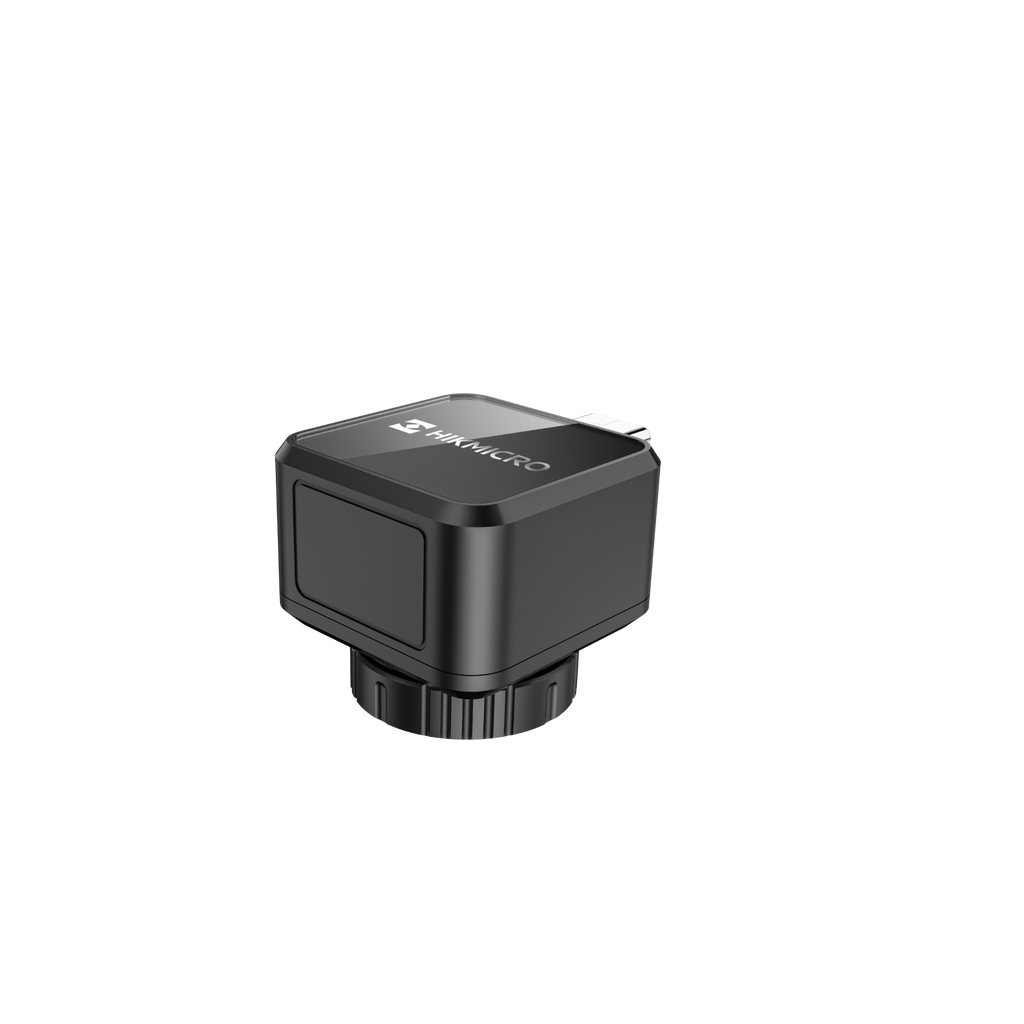

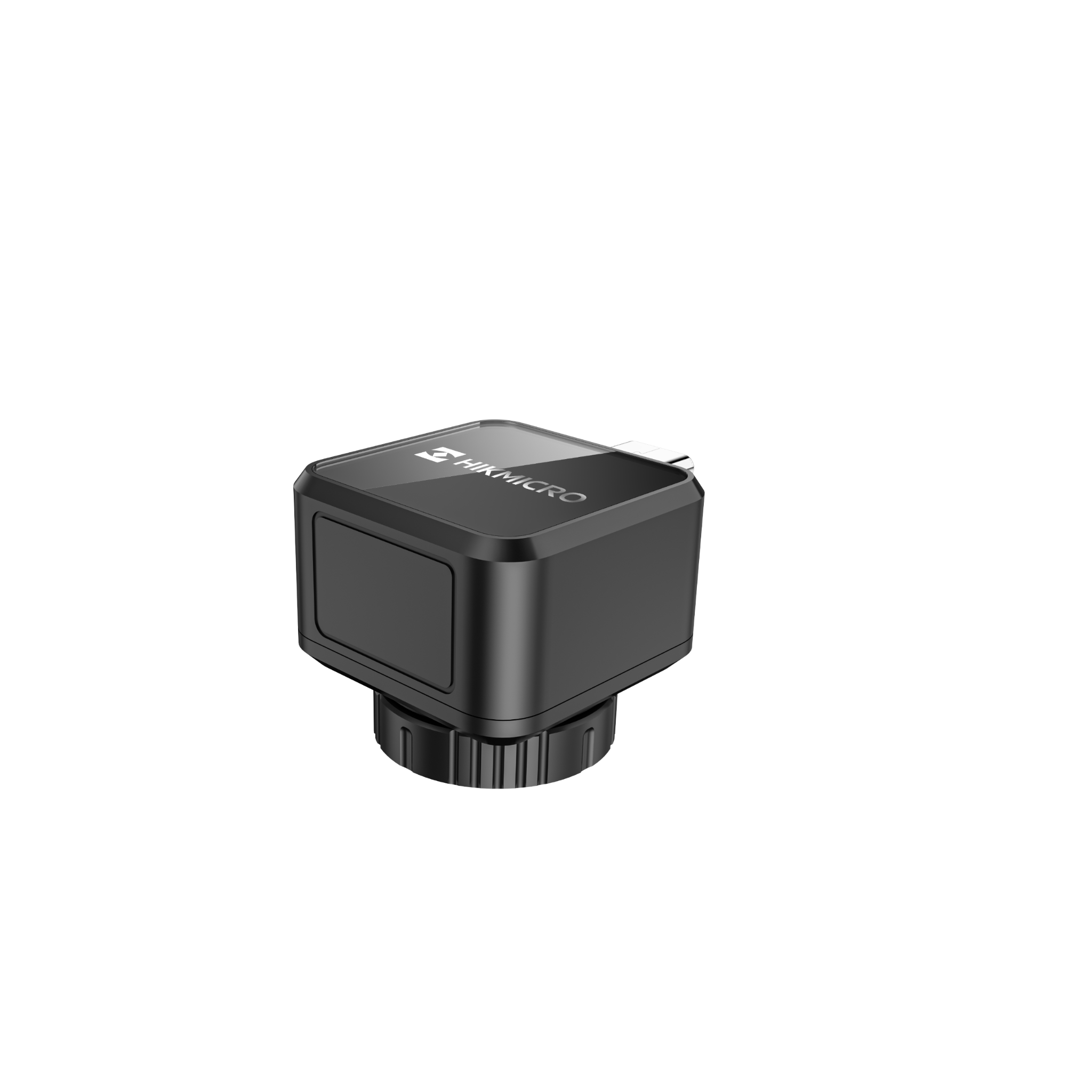

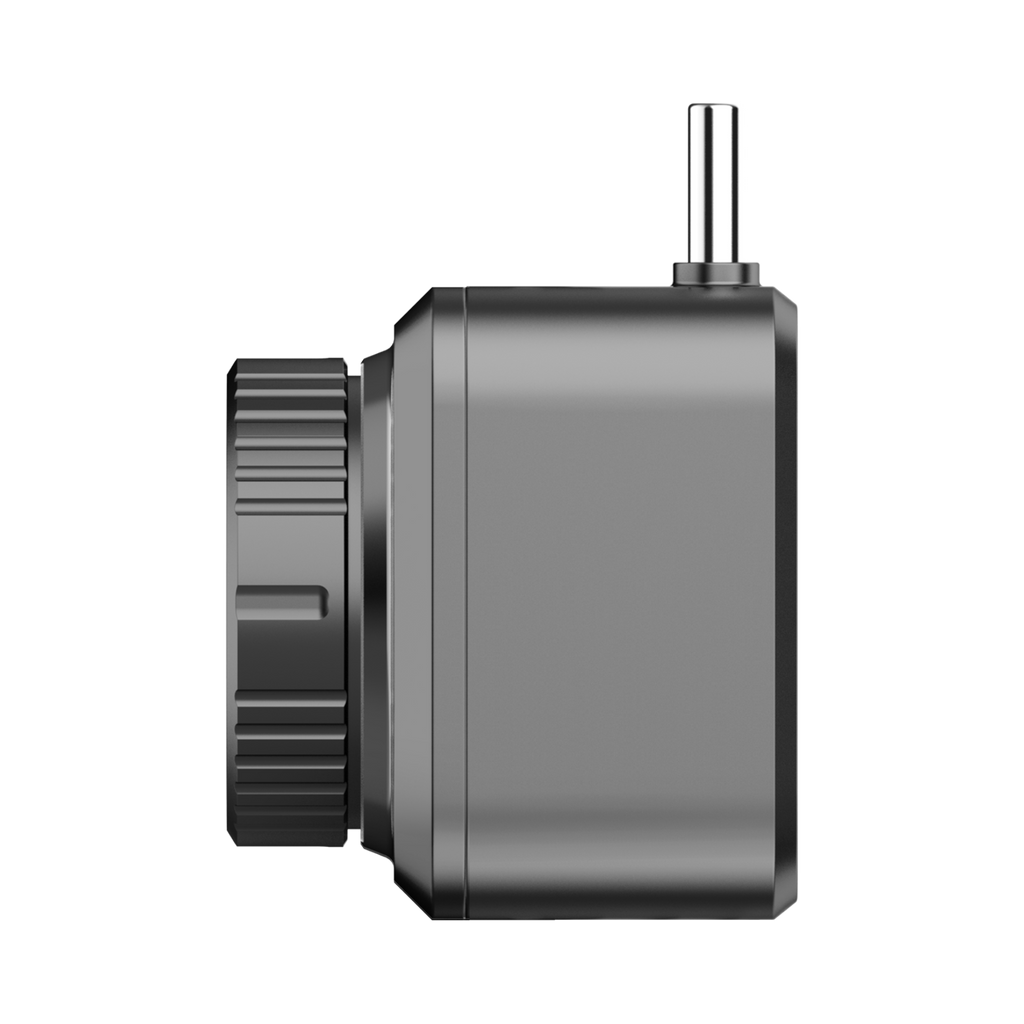

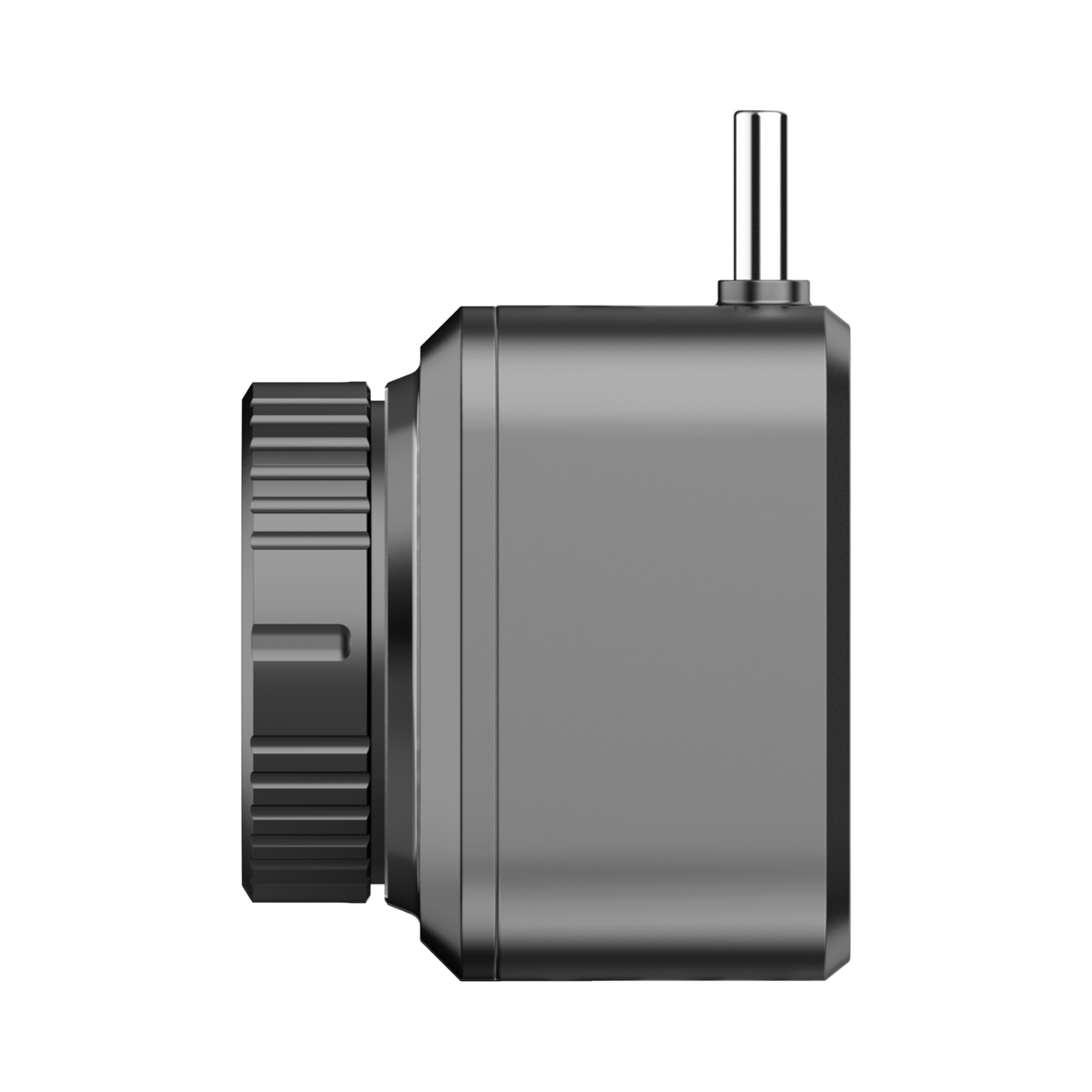

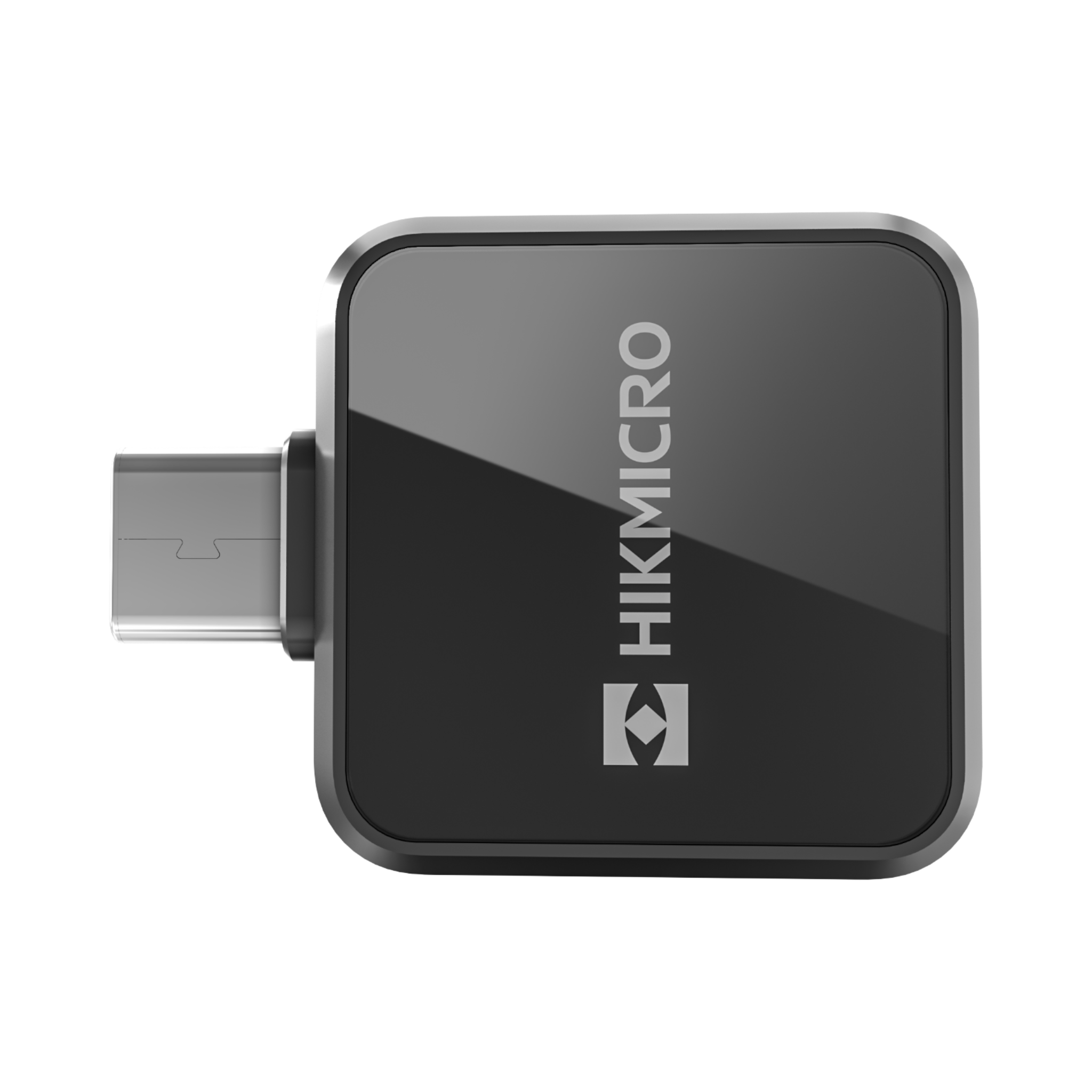

HIKMICRO Mini2Plus V2 pārvērš iPhone, Android tālruni vai planšetdatoru pilnvērtīgā 256 × 192 termokamerā. Atšķirībā no standarta Mini2 V2 ar fiksēta fokusa platleņķa objektīvu Mini2Plus V2 ir aprīkots ar manuāli fokusējamu 25° objektīvu. Tāpēc attēls paliek ass gan uz atsevišķas PCB komponentes tuvplānā, gan uz sadales skapja, ko mēra no droša attāluma. Ierīci pilnībā baro pamatierīce — nekas nav jāuzlādē, nekas nav jāgaida, un tā sver tikai 24 g.
Galvenās īpašības
-
256 × 192 VOx detektors — 49 152 mērīšanas punkti ar NETD < 40 mK; jutības pietiek, lai izšķirtu temperatūras starpības, mazākas par 0,04 °C
-

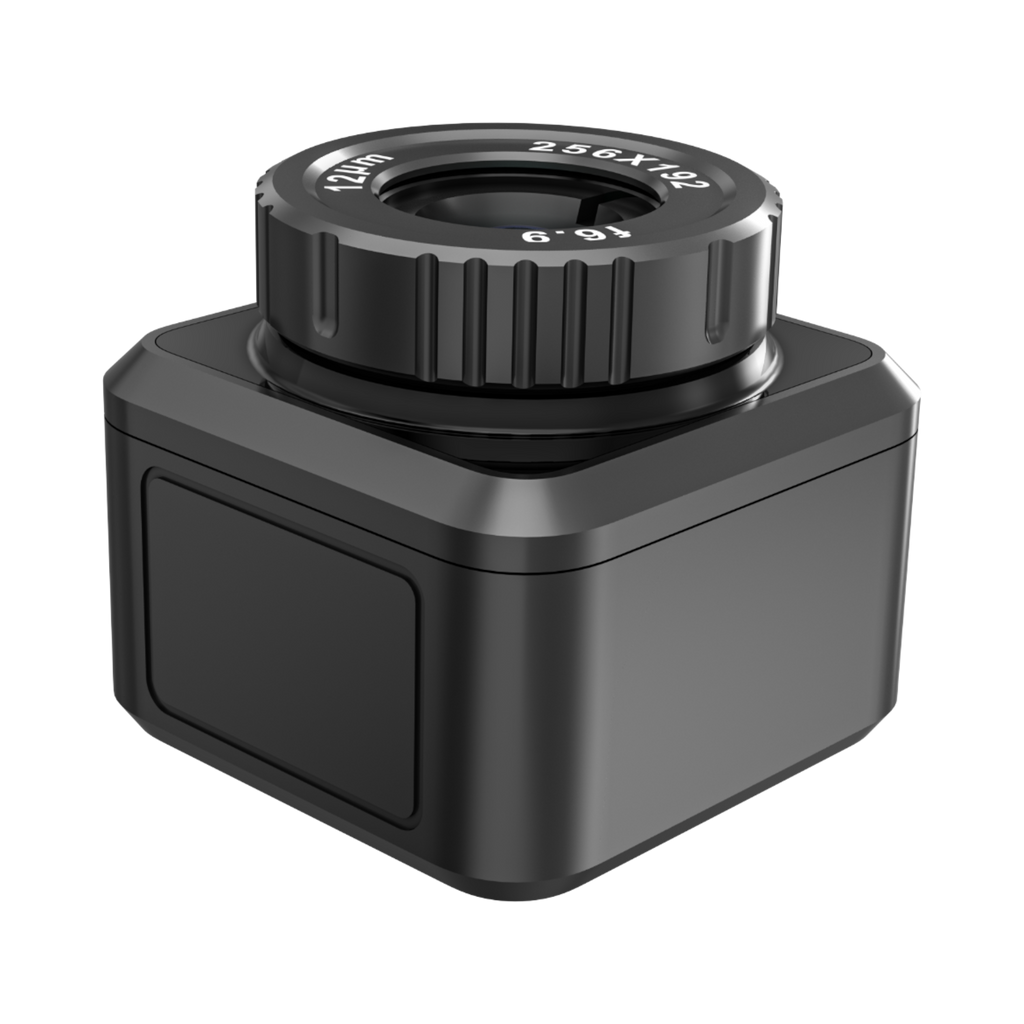

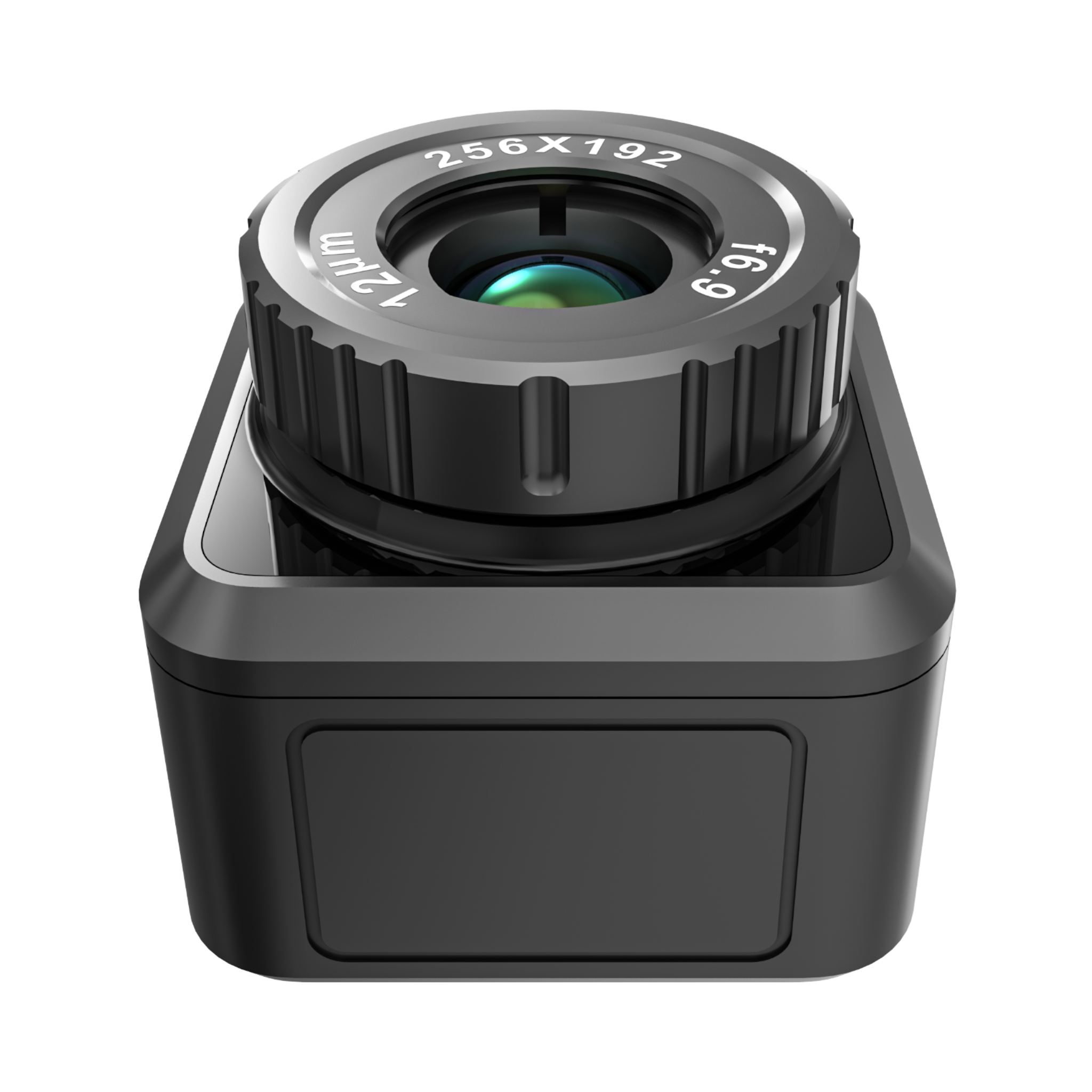

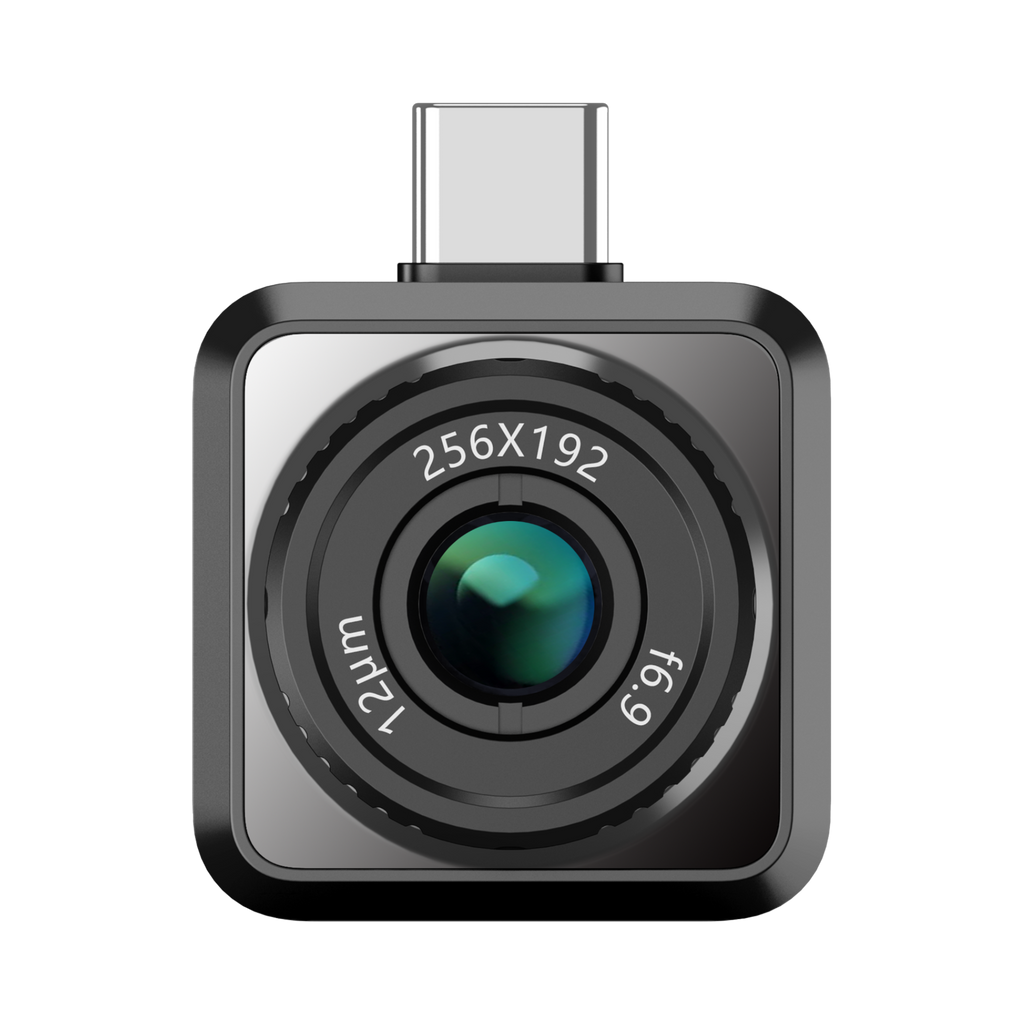

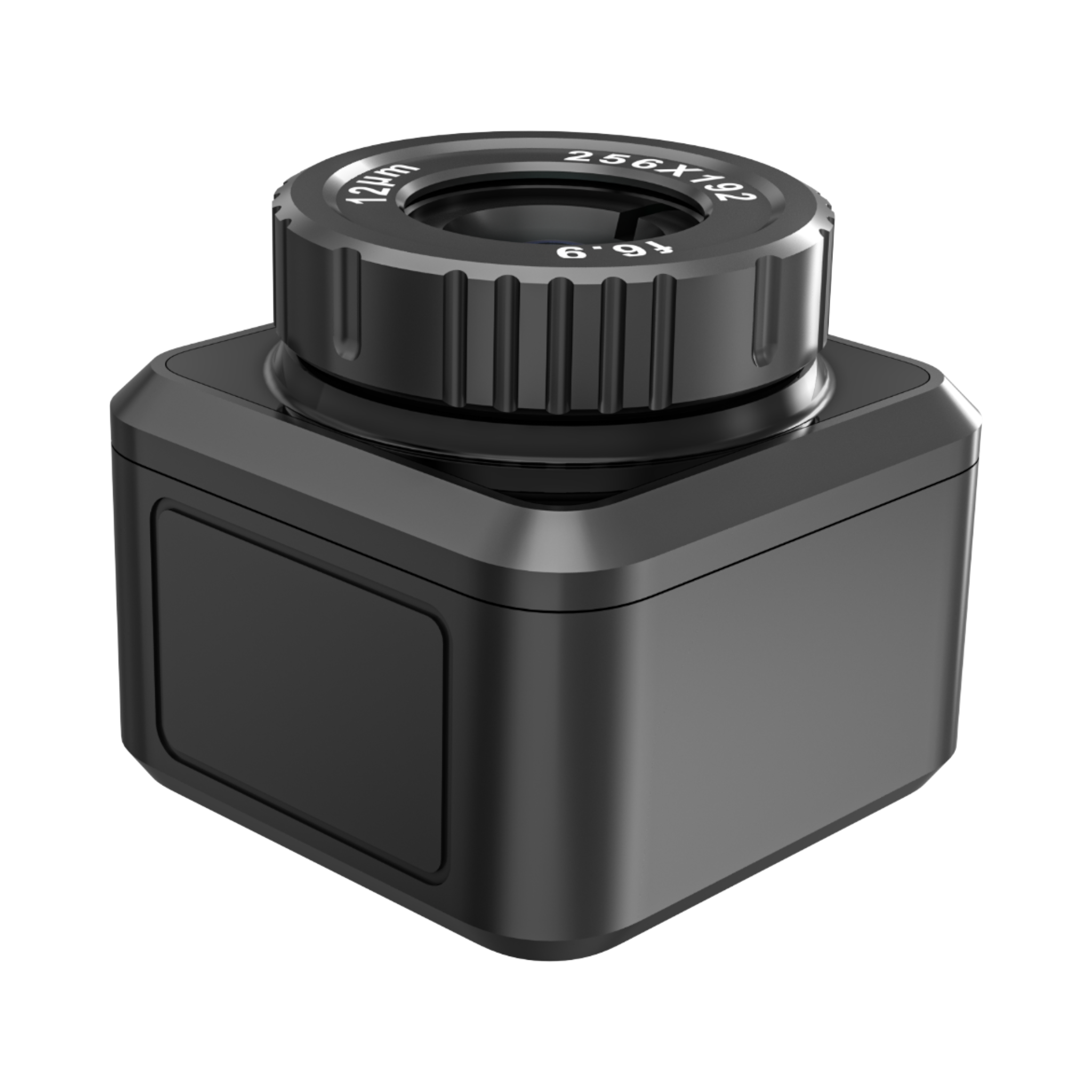

Manuāli fokusējams objektīvs — redzes lauks 25° × 18,8°, minimālais fokusa attālums 0,1 m; fokusa gredzens ļauj strādāt gan tuvplānā, gan no attāluma
-
Makro režīms — izšķir detaļas līdz aptuveni 340 µm, izmantojot papildu galda statīva kronšteinu; piemērots elektronikas darbiem komponentu līmenī
-
SuperIR attēla uzlabošana — darbojas gan reāllaika attēlā, gan saglabātajos attēlos, nodrošinot skaidrākas kontūras un vieglāku interpretāciju
-
Mērījumu diapazons no −20 °C līdz 400 °C — precizitāte ±2 °C (no −20 °C līdz 100 °C) vai ±2 % (no 100 °C līdz 400 °C)
-
25 Hz atsvaidzes frekvence — plūdena attēla pārvietošana un lietojams termovideo, nevis grūdienveidīgs kadrs reizi pussekundē
-
3-in-1 savienojums — USB-C Android ierīcēm un iPhone ar USB-C, kā arī komplektā iekļauts Lightning–USB-C adapteris vecākiem iPhone
-
Darbība bez akumulatora — 360 mW patēriņš no tālruņa, tāpēc visas dienas periodiska apsekošana tālruņa akumulatoru gandrīz neietekmē
-
Radīta darbam objektā — alumīnija sakausējuma korpuss ar aizsardzības pakāpi IP40, pārbaudīts krišanai no 1 m augstuma
-
Pilnīgs mērīšanas un atskaišu rīku komplekts — centra, karstākais un aukstākais punkts, kā arī trīs lietotāja punkti, trīs taisnstūri un viena līnija; atskaitēm — HIKMICRO Viewer mobilajās ierīcēs un HIKMICRO Analyzer operētājsistēmā Windows
Tipiskie pielietojuma veidi
- Elektrības sadales skapji, drošinātāji, spailes un kabeļu savienojumi
- Elektronikas komponentu līmeņa un PCB kļūmju meklēšana
- Apkures, ventilācijas un gaisa kondicionēšanas sistēmu problēmu diagnostika
- Ēku norobežojošo konstrukciju apsekošana — siltumizolācijas trūkumi, aukstuma tilti, gaisa noplūdes
- Grīdas apkures kontūri un slēpti cauruļvadi
- Mitruma un ūdens ieplūdes vietu meklēšana
- Motoru, gultņu un piedziņas siksnu stāvokļa pārbaude
- Saules PV paneļu karsto punktu apsekošana
Tehniskās specifikācijas
| Detektora tips |
Neatdzesēta VOx fokālās plaknes matrica |
| IR izšķirtspēja |
256 × 192 (49 152 pikseļi) |
| Detektora pikseļa solis |
12 µm |
| Termiskā jutība (NETD) |
< 40 mK (@ 25 °C, F#=1,0) |
| Spektra diapazons |
no 7,5 līdz 14 µm |
| Attēla frekvence |
25 Hz |
| SuperIR |
Ir — reāllaika attēlā un uzņemtajos attēlos |
| Fokusa attālums / diafragmas skaitlis |
6,9 mm / F1,0 |
| Redzes lauks |
25° × 18,8° |
| Fokusēšanas režīms |
Manuāls |
| Minimālais fokusa attālums |
0,1 m |
| Temperatūras diapazons |
no −20 °C līdz 400 °C |
| Precizitāte |
±2 °C (no −20 °C līdz 100 °C); ±2 % (no 100 °C līdz 400 °C) |
| Mērīšanas rīki |
Centra punkts, karstākais punkts, aukstākais punkts; lietotāja definējami 3 punkti, 3 taisnstūri, 1 līnija |
| Līmenis un diapazons |
Automātiski / manuāli |
| Krāsu paletes |
12 — Balts karsts, Melns karsts, Varavīksne, Ironbow, Sēpija, Krāsa, Ledus uguns, Lietus, Sarkans karsts, Zaļš karsts, Tumši zils, Kombinēta |
| Attēla režīmi |
Termiskais, vizuālais (ar tālruņa kameru) |
| Saskarne |
USB-C (Android un iOS); Lightning ar komplektā iekļauto adapteri |
| Saderība ar ierīcēm |
iOS 14 un jaunāka versija, Android 7 un jaunāka versija, Windows ierīces |
| Programmatūra |
HIKMICRO Viewer (iOS/Android), HIKMICRO Analyzer (Windows) |
| Enerģijas patēriņš |
360 mW, nodrošina pamatierīce — iebūvēta akumulatora nav |
| Aizsardzības pakāpe |
IP40 |
| Kritiena testa augstums |
1 m |
| Darba temperatūra |
no −10 °C līdz 50 °C |
| Uzglabāšanas temperatūra |
no −20 °C līdz 60 °C |
| Izmēri |
26,6 × 26,6 × 25 mm |
| Svars |
Aptuveni 24 g |
Komplektācija
- HIKMICRO Mini2Plus V2 termomodulis
- Pagarinātājkabelis
- Pagarināts adapteris izmantošanai ar bieziem tālruņa vāciņiem
- Lightning–USB-C adapteris
- Aizsargfutrālis
- Īsā lietošanas pamācība
Informācija par modeli
| Zīmols |
HIKMICRO |
| Modelis |
Mini2Plus V2 |
| Ražotāja artikula numurs (MPN) |
HM-TJ32-7RF-Mini2Plus V2 |
