Hochauflösende Handheld-Wärmebildkamera — 640 × 480 Detektor, 50 Hz, fünf Fokusmodi

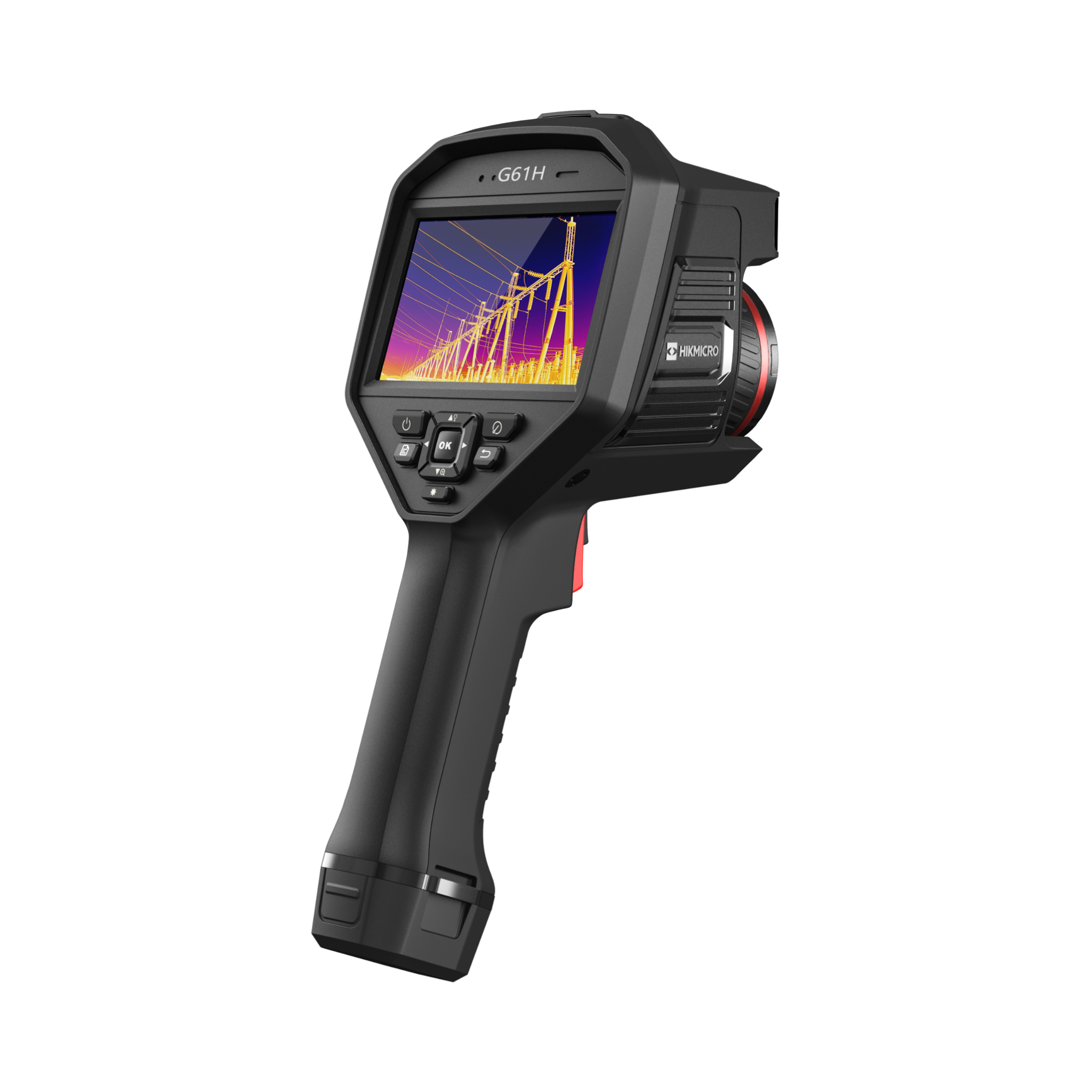

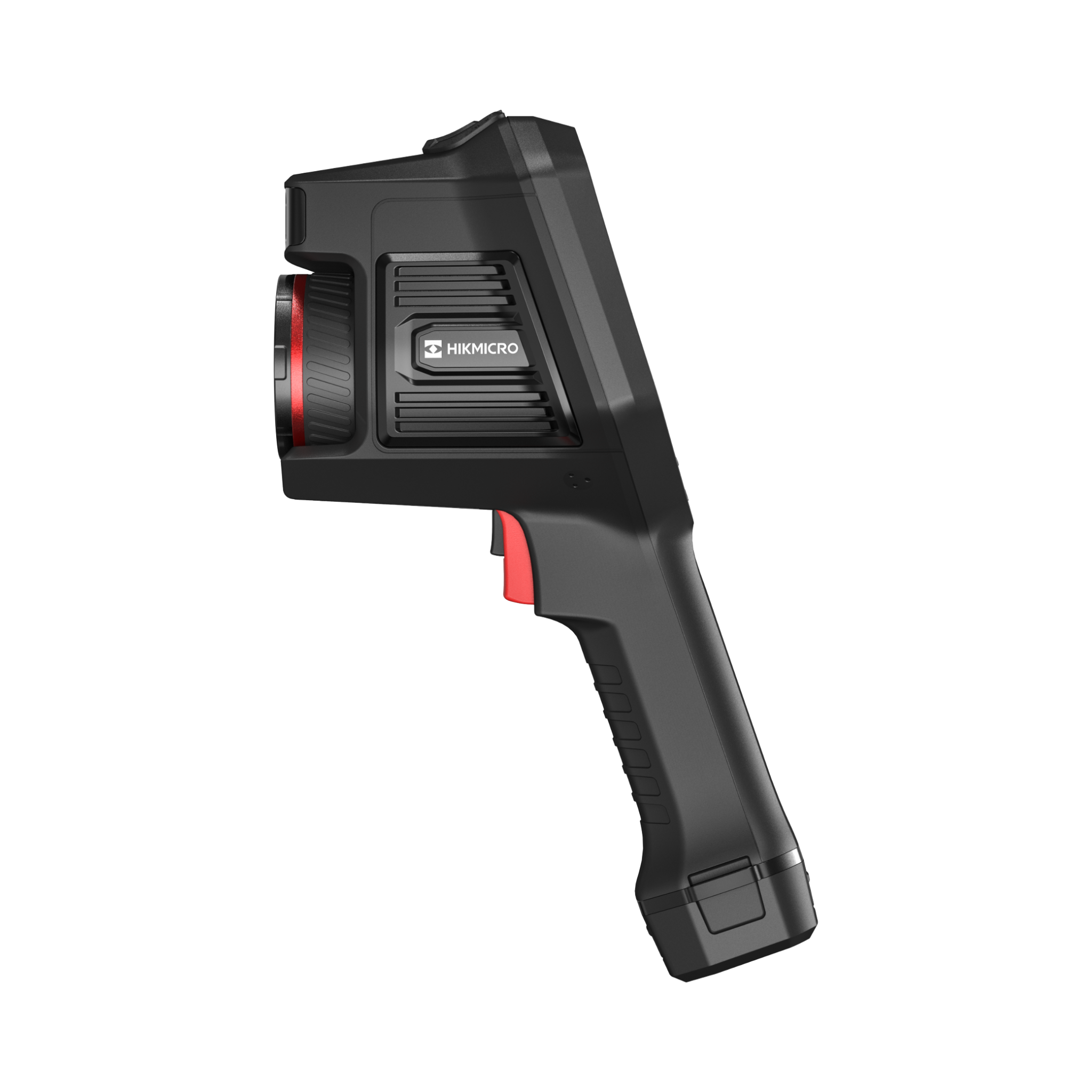

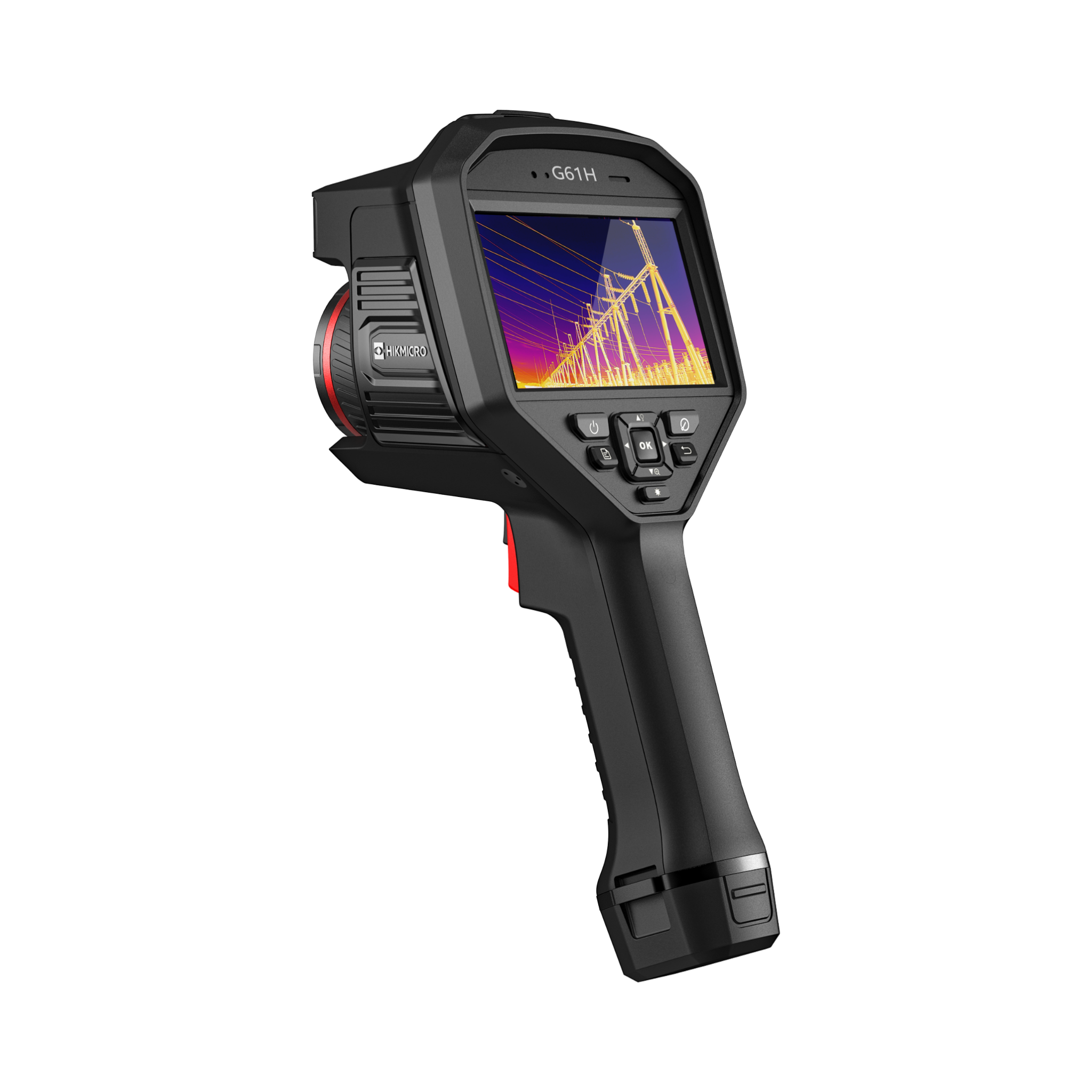

Die HIKMICRO G61H ist eine professionelle Inspektionskamera für Energieversorger, Gebäudetechnik und Schwerindustrie. Ein VOx-Detektor mit 640 × 480 Pixeln arbeitet mit 50 Hz und SuperIR-Hochskalierung auf 1280 × 960. Fünf Fokusmodi — laserunterstützt, kontinuierlich, einzeln, manuell und per Touch — erfassen das Ziel in etwa zwei Sekunden. GPS- und Kompassdaten werden in jedes Bild geschrieben, HDMI steht für die Live-Anzeige bereit, und drei Akkus liegen bei. Mit einer Obergrenze von 2000 °C eignet sich die G61H für Arbeiten am Ofen, die Überwachung von Feuerfestauskleidungen und das Schmelzen von Metall, nicht nur für elektrische und mechanische Inspektionen.
Produktmerkmale
-
640 × 480 (307.200 Pixel) VOx-Detektor — NETD < 35 mK, mit SuperIR-Hochskalierung auf 1280 × 960 (1.228.800 Pixel)
-
Bildfrequenz 50 Hz — flüssige, stabile Darstellung beim Schwenken über Anlagen oder beim Verfolgen bewegter Ziele
-
Fünf Fokusmodi — laserunterstützter AF, kontinuierlicher AF, Einzel-AF, manuell und Touch-AF, Fokussierung in rund zwei Sekunden
-
Messbereich von −20 °C bis 2000 °C — Genauigkeit ±2 °C / ±2 %
-
Umfangreiche Messfunktionen direkt in der Kamera — Mittelpunkt, Heiß- und Kaltpunkt sowie frei definierbar 10 Messpunkte, 1 Linie, 5 Rechtecke, 5 Kreise und Delta-T-Werte
-
GPS- und Kompass-Annotation — Standort und Richtung werden automatisch im Bild vermerkt, Inspektionen sind ohne Papierkram nachvollziehbar
-
8-MP-Kamera für den sichtbaren Bereich — Wärmebild-, Realbild-, Fusion-, PIP- und Überblendmodus
-
HDMI-Ausgang — Live-Anzeige für gemeinsames Betrachten und Präsentationen
-
Drei Akkus inklusive — jeweils etwa vier Stunden Laufzeit, mit Ladestation
-
Wechselbare Vorsatzobjektive — 0,5× Weitwinkel, 2× und 3,3× Teleobjektiv erhältlich, um Sichtfeld und Messfleckverhältnis anzupassen
-
WLAN 2,4 GHz und 5 GHz — mit HIKMICRO Viewer, Analyzer und der Routenplanungssoftware Inspector
Typische Einsatzbereiche
- Überwachung von Öfen, Brennöfen und Feuerfestauskleidungen
- Metallschmelze, Gießerei und Schmiede
- Inspektion von Energieversorgungsanlagen und Umspannwerken
- Untersuchungen in petrochemischen Anlagen und Prozessanlagen
- Vorbeugende Instandhaltung an rotierenden Maschinen
- Inspektion von Photovoltaikanlagen (PV) und Übertragungsanlagen
- Dokumentierte Zustandsberichte für Anlagenbetreiber
Technische Daten
| Detektortyp |
Ungekühltes VOx-Fokalebenen-Array |
| IR-Auflösung |
640 × 480 (307.200 Pixel) |
| SuperIR |
1280 × 960 (1.228.800 Pixel) |
| Thermische Empfindlichkeit (NETD) |
< 35 mK (@ 25 °C, F#=1,0) |
| Bildfrequenz |
50 Hz |
| Sichtfeld |
25° × 19° |
| Räumliche Auflösung (IFOV) |
0,68 mrad |
| Fokusmodus |
Laserunterstützter AF / kontinuierlicher AF / Einzel-AF / manuell / Touch-AF |
| Visuelle Kamera |
3264 × 2448 (8 MP) |
| Temperaturbereich |
−20 °C bis 2000 °C |
| Genauigkeit |
±2 °C / ±2 % |
| Messwerkzeuge |
Mittelpunkt, Heiß- und Kaltpunkt; frei definierbar: 10 Messpunkte, 1 Linie, 5 Rechtecke, 5 Kreise, Delta-T |
| Dateiformate |
JPEG, MP4, radiometrisches Video |
| Speichermedium |
64 GB microSD-Karte (mitgeliefert) |
| Anschlüsse |
WLAN 802.11 b/g/n (2,4 GHz und 5 GHz); HDMI; USB-C |
| GPS und Kompass |
Ja |
| Akku |
3 wechselbare Li-Ionen-Akkus, je ca. 4 Stunden Laufzeit |
| Optionale Objektive |
HM-G305/G320/G330-LENS1 (G31) oder HM-G605/G620/G630-LENS1 (G41/G61) |
| Software |
HIKMICRO Viewer (mobil), HIKMICRO Analyzer (PC) |
Lieferumfang
- Wärmebildkamera HIKMICRO G61H
- Akkus (3 Stück)
- Ladestation
- Netzteil mit internationalem Steckeradapter-Set
- 64 GB microSD-Karte
- USB-2.0-Kabel (A auf USB-C)
- HDMI-Kabel
- Objektivabdeckung
- Handschlaufe
- Zubehörtasche
- Transportkoffer
- Kalibrierzertifikat
- Bedienungsanleitung und Kurzanleitung
Modellinformationen
| Marke |
HIKMICRO |
| Modell |
G61H |
| Herstellernummer (MPN) |
HM-TP76H-25SVF/W-G61H |
