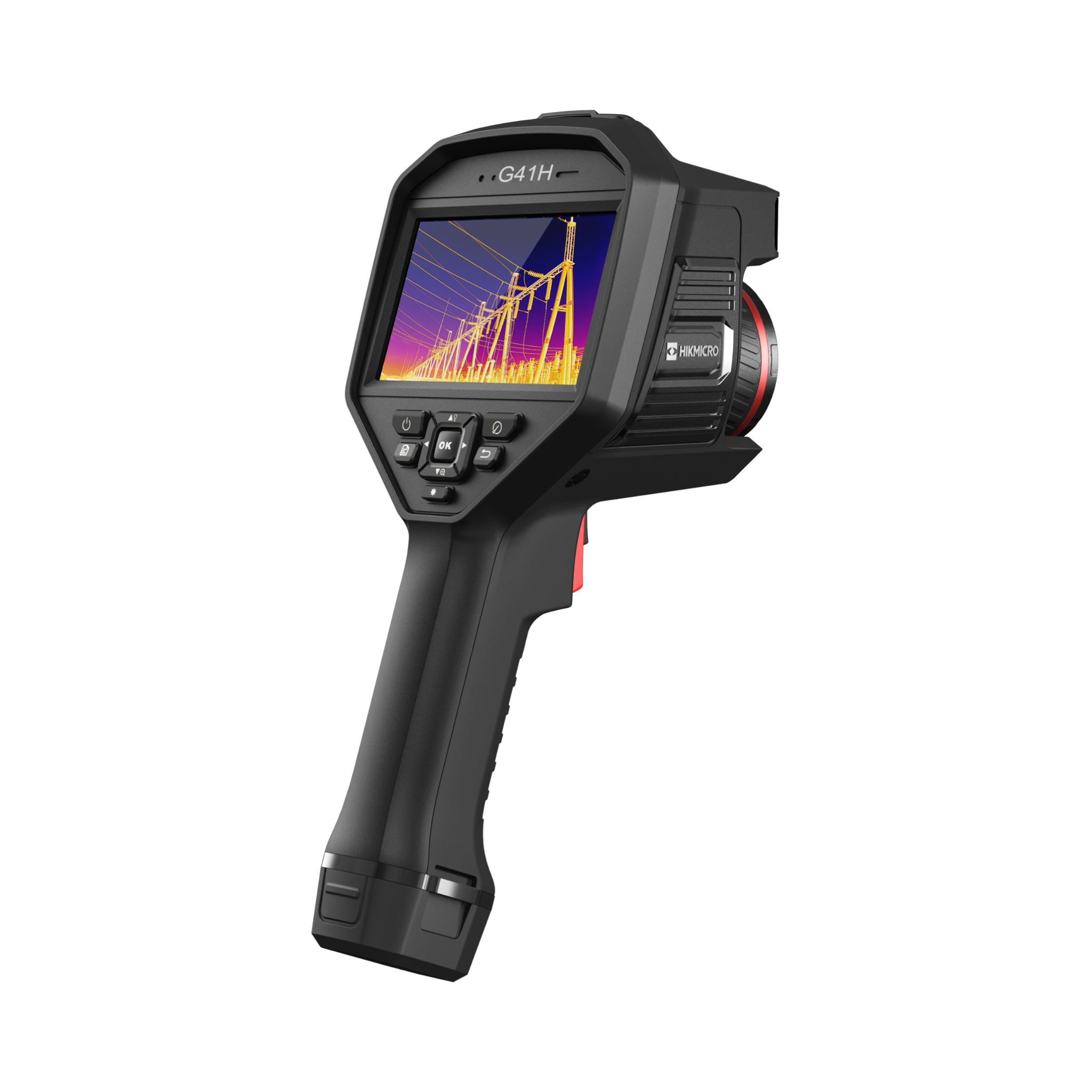

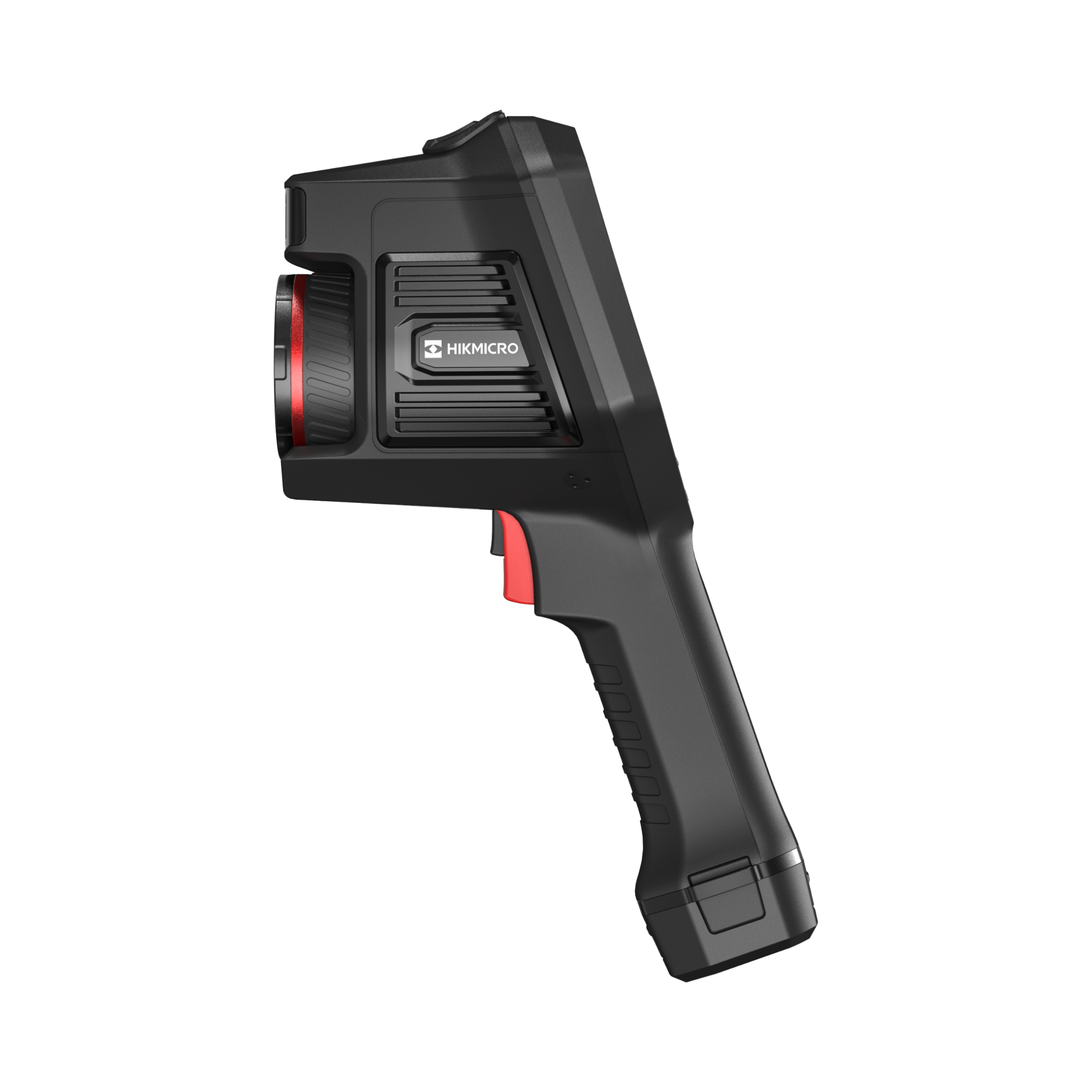

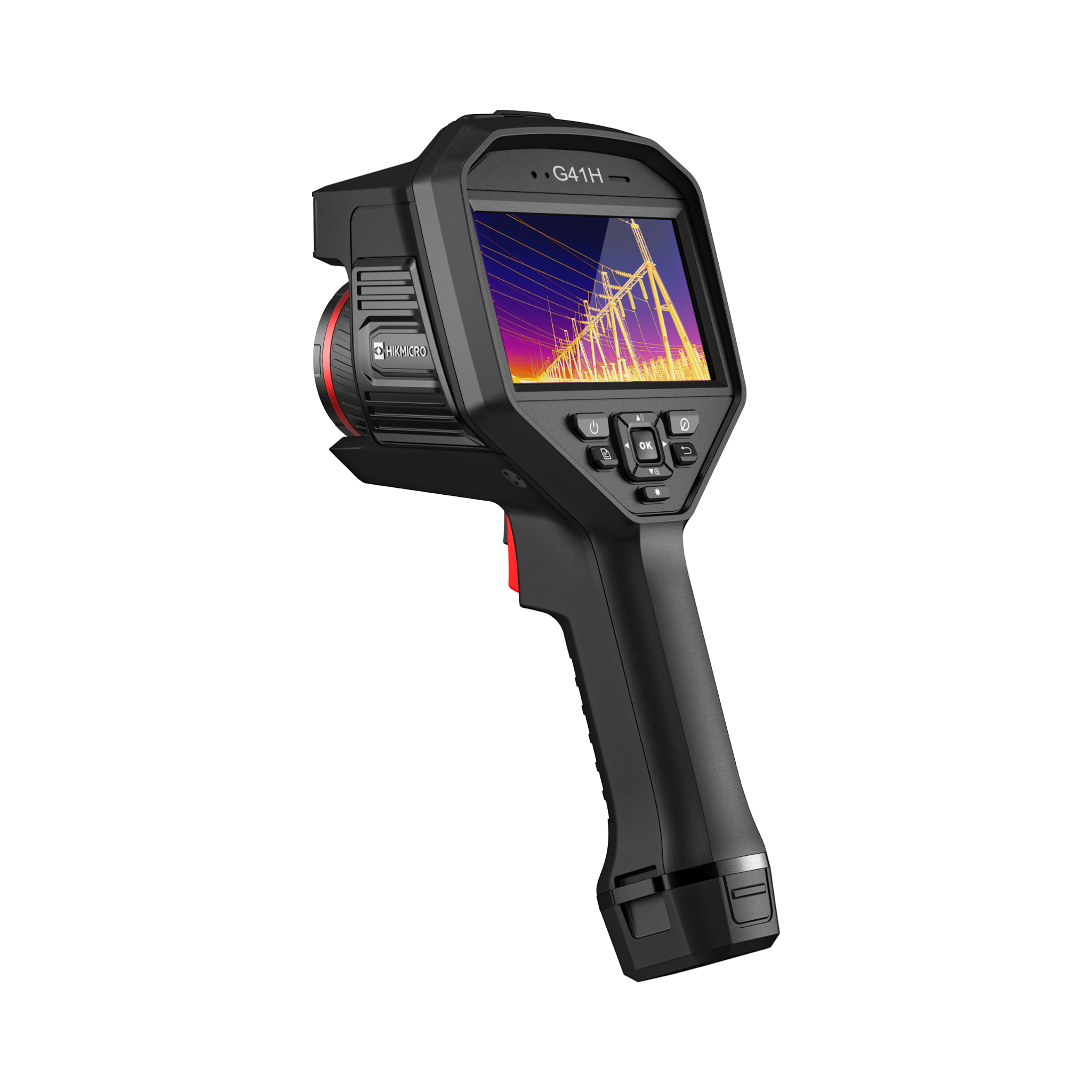

Hochauflösende Handwärmebildkamera — Detektor mit 480 × 360, 50 Hz, fünf Fokusmodi
Die HIKMICRO G41H ist eine professionelle Inspektionskamera für Energieversorger, Gebäudetechnik und Schwerindustrie. Ein VOx-Detektor mit 480 × 360 arbeitet mit 50 Hz und per SuperIR-Hochskalierung mit bis zu 960 × 720. Fünf Fokusmodi — laserunterstützt, kontinuierlich, einzeln, manuell und per Touch — erfassen das Ziel in etwa zwei Sekunden. GPS- und Kompassdaten werden in jedes Bild geschrieben, HDMI steht für die Live-Anzeige bereit, und drei Akkus gehören zum Lieferumfang. Mit einem Messbereich bis 2000 °C eignet sich die G41H für Arbeiten am Ofen, die Überwachung von Feuerfestauskleidungen und die Metallschmelze, nicht nur für elektrische und mechanische Inspektionen.
Produktmerkmale
-
VOx-Detektor mit 480 × 360 (172.800 Pixel) — NETD < 35 mK, mit SuperIR-Hochskalierung auf 960 × 720 (691.200 Pixel)
-
Bildfrequenz von 50 Hz — flüssige, stabile Darstellung beim Schwenken über Anlagen oder beim Verfolgen bewegter Ziele
-
Fünf Fokusmodi — laserunterstützter AF, kontinuierlicher AF, Einzel-AF, manueller Fokus und Touch-AF, Fokussierung in rund zwei Sekunden
-
Messbereich von −20 °C bis 2000 °C — Genauigkeit ±2 °C / ±2 %
-
Umfangreiche Messfunktionen direkt in der Kamera — Mittelpunkt, Heiß- und Kaltpunkt sowie frei definierbar 10 Messpunkte, 1 Linie, 5 Rechtecke, 5 Kreise und Delta-T-Werte
-
GPS- und Kompassdaten im Bild — Standort und Richtung werden automatisch ins Bild geschrieben — nachvollziehbare Inspektionen ohne Papierkram
-
8-MP-Kamera für sichtbares Licht — Modi: Wärmebild, Visuell, Fusion, PIP und Überblendung
-
HDMI-Ausgang — Live-Anzeige für gemeinsames Betrachten und Vorführungen
-
Drei Akkus im Lieferumfang — je ca. vier Stunden Laufzeit, inklusive Ladestation
-
Wechselbare Vorsatzobjektive — 0,5× Weitwinkel, 2× und 3,3× Tele erhältlich, um Sichtfeld und Messfleckverhältnis anzupassen
-
WLAN mit 2,4 GHz und 5 GHz — mit HIKMICRO Viewer, Analyzer und Inspector (Software zur Routenplanung)
Typische Einsatzbereiche
- Überwachung von Öfen, Brennöfen und Feuerfestauskleidungen
- Metallschmelze, Guss und Schmiede
- Inspektion von Stromversorgungsanlagen und Umspannwerken
- Begehungen petrochemischer Anlagen und Prozessanlagen
- Vorbeugende Instandhaltung an rotierenden Maschinen
- Inspektion von Photovoltaik- (PV) und Übertragungsanlagen
- Dokumentierte Zustandsberichte für Anlagenbetreiber
Technische Daten
| Detektortyp |
Ungekühlter VOx-Focal-Plane-Array-Detektor |
| IR-Auflösung |
480 × 360 (172.800 Pixel) |
| SuperIR |
960 × 720 (691.200 Pixel) |
| Thermische Empfindlichkeit (NETD) |
< 35 mK (@ 25 °C, F#=1,0) |
| Bildfrequenz |
50 Hz |
| Sichtfeld |
18,7° × 14° |
| Räumliche Auflösung (IFOV) |
0,68 mrad |
| Fokusmodus |
Laserunterstützter AF / kontinuierlicher AF / Einzel-AF / manuell / Touch-AF |
| Kamera für sichtbares Licht |
3264 × 2448 (8 MP) |
| Temperaturbereich |
−20 °C bis 2000 °C |
| Genauigkeit |
±2 °C / ±2 % |
| Messfunktionen |
Mittelpunkt, Heiß- und Kaltpunkt; frei definierbar: 10 Messpunkte, 1 Linie, 5 Rechtecke, 5 Kreise, Delta-T |
| Dateiformate |
JPEG, MP4, radiometrisches Video |
| Speichermedium |
64-GB-microSD-Karte (im Lieferumfang) |
| Konnektivität |
WLAN 802.11 b/g/n (2,4 GHz und 5 GHz); HDMI; USB-C |
| GPS und Kompass |
Ja |
| Akku |
3 wechselbare Li-Ion-Akkus, je ca. 4 Stunden Laufzeit |
| Optionale Objektive |
HM-G305/G320/G330-LENS1 (G31) oder HM-G605/G620/G630-LENS1 (G41/G61) |
| Software |
HIKMICRO Viewer (mobil), HIKMICRO Analyzer (PC) |
Lieferumfang
- HIKMICRO G41H Wärmebildkamera
- Akkus (3 Stück)
- Ladestation
- Netzteil mit internationalem Steckeradapter-Set
- 64-GB-microSD-Karte
- USB-2.0-Kabel (A auf USB-C)
- HDMI-Kabel
- Objektivabdeckung
- Handschlaufe
- Zubehörtasche
- Transportkoffer
- Kalibrierzertifikat
- Bedienungsanleitung und Kurzanleitung
Modellinformationen
| Marke |
HIKMICRO |
| Modell |
G41H |
| Herstellernummer (MPN) |
HM-TP74H-25SVF/W-G41H |
