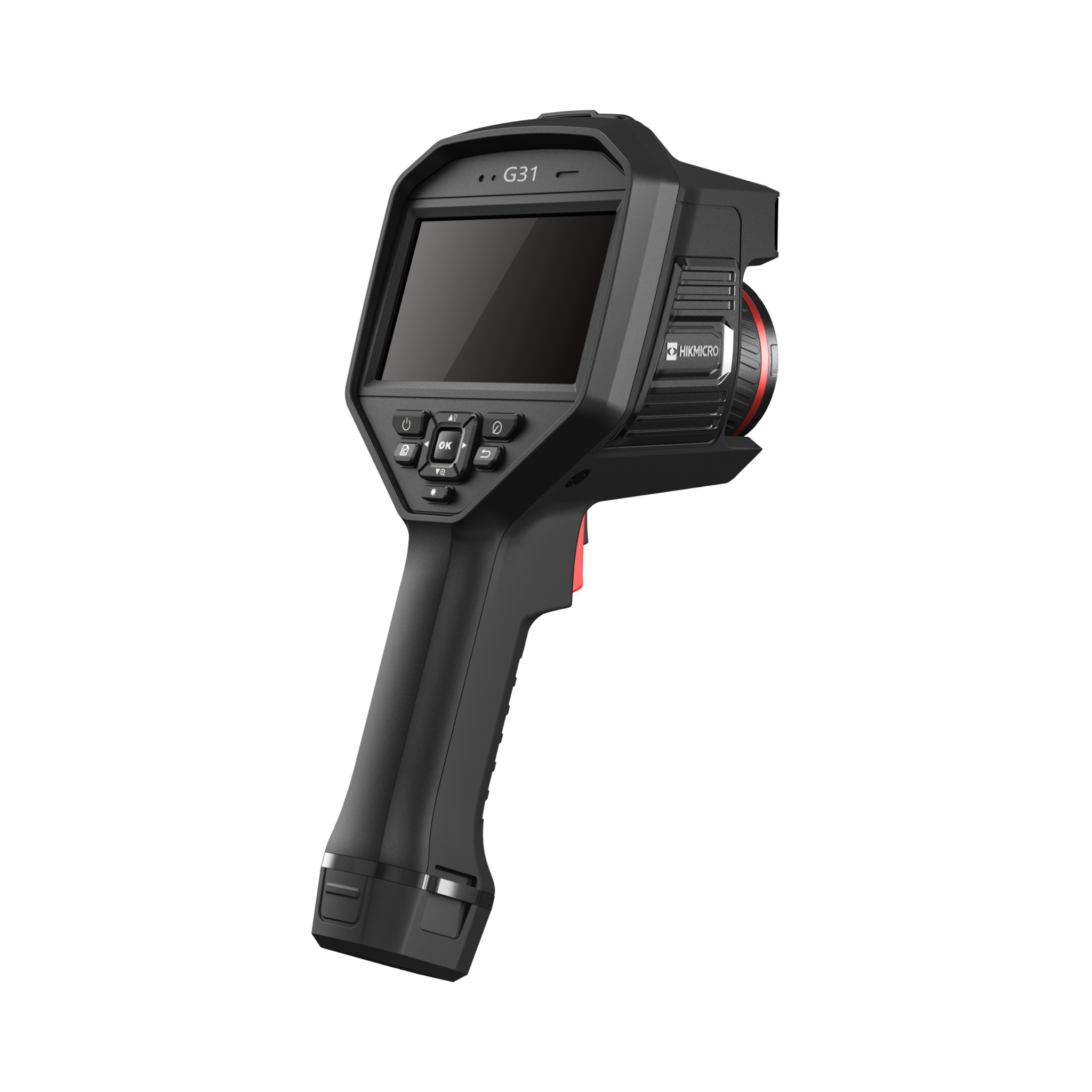

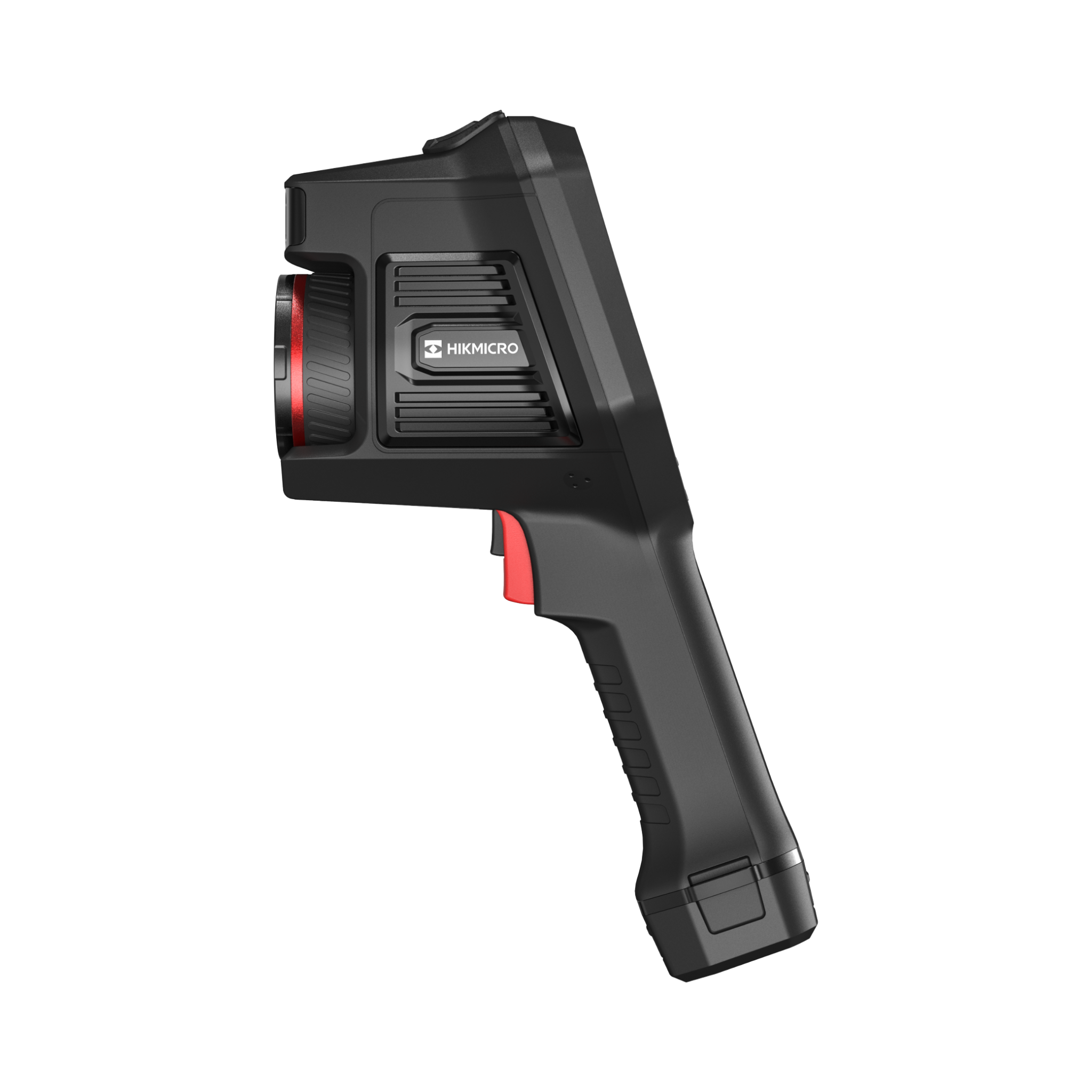

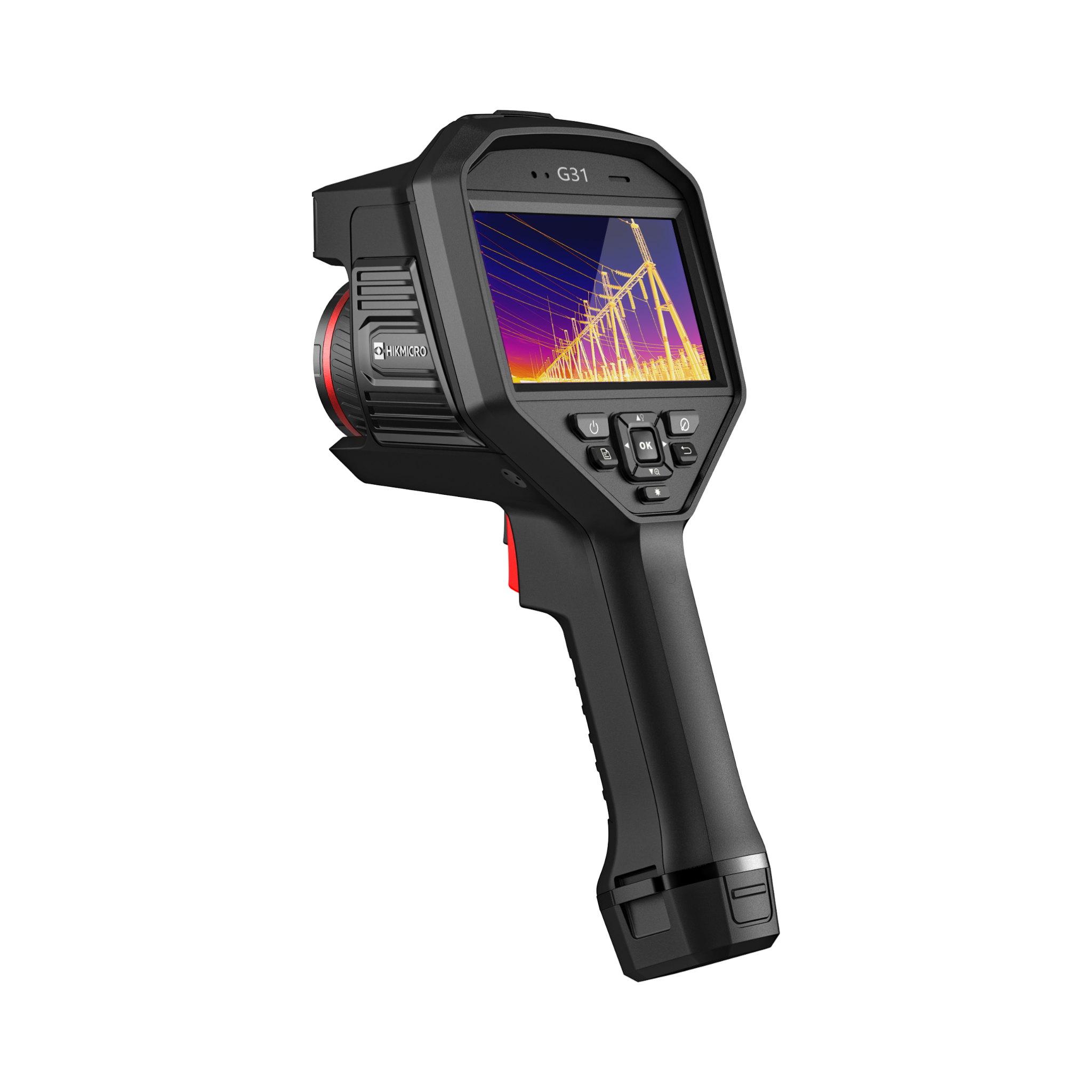

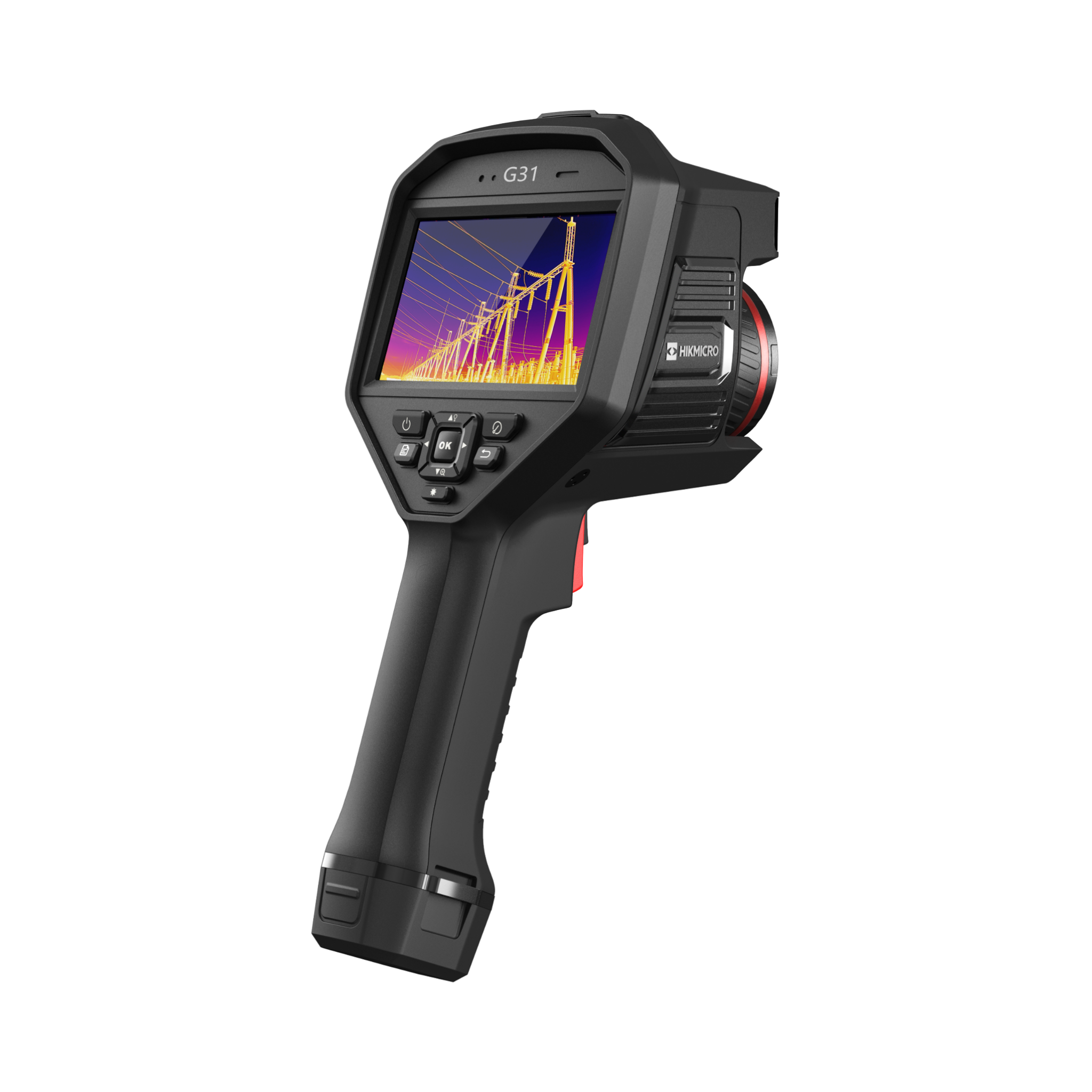

Hochauflösende Handheld-Wärmebildkamera — 384 × 288 Detektor, 50 Hz, fünf Fokusmodi
Die HIKMICRO G31 ist eine professionelle Inspektionskamera für Energieversorger, Gebäudetechnik und Schwerindustrie. Ein VOx-Detektor mit 384 × 288 Pixeln arbeitet mit 50 Hz und SuperIR-Hochskalierung auf 768 × 576. Fünf Fokusmodi — laserunterstützt, kontinuierlich, einzeln, manuell und per Touch — erfassen das Ziel in etwa zwei Sekunden. GPS- und Kompassdaten werden in jedes Bild eingeschrieben, HDMI ermöglicht die Live-Anzeige, und drei Akkus gehören zum Lieferumfang. Der Messbereich bis 650 °C deckt die elektrische, mechanische und verfahrenstechnische Inspektion an den meisten Industriestandorten ab.
Produktmerkmale
-
VOx-Detektor mit 384 × 288 (110.592 Pixel) — NETD < 35 mK, mit SuperIR-Hochskalierung auf 768 × 576 (442.368 Pixel)
-
Bildfrequenz 50 Hz — flüssige, stabile Bilddarstellung beim Schwenken über Anlagen oder beim Verfolgen bewegter Ziele
-
Fünf Fokusmodi — laserunterstützter AF, kontinuierlicher AF, AF, manuell und Touch-AF, Fokussierung in etwa zwei Sekunden
-
Messbereich von −20 °C bis 650 °C — Genauigkeit ±2 °C / ±2 %
-
Umfangreiche Messfunktionen direkt in der Kamera — Mittelpunkt, Heiß- und Kaltpunkt sowie frei definierbar 10 Messpunkte, 1 Linie, 5 Rechtecke, 5 Kreise und Delta-T-Werte
-
GPS- und Kompassdaten im Bild — Standort und Blickrichtung werden automatisch in das Bild eingeschrieben — nachvollziehbare Inspektionen ohne Papieraufwand
-
8-MP-Visuell-Kamera — Wärmebild, Visuell, Fusion, PIP und Überblendung
-
HDMI-Ausgang — Live-Anzeige für gemeinsames Betrachten und Vorführungen
-
Drei Akkus im Lieferumfang — je etwa vier Stunden Laufzeit, inklusive Ladestation
-
Wechselbare Vorsatzobjektive — erhältlich als 0,5× Weitwinkel sowie 2× und 3,3× Teleobjektiv, um Sichtfeld und Messfleckverhältnis anzupassen
-
WLAN mit 2,4 GHz und 5 GHz — mit HIKMICRO Viewer, Analyzer und Inspector zur Routenplanung
Typische Einsatzbereiche
- Schaltschränke, Leistungsschalter, Sammelschienen und Kabelanschlüsse
- Vorbeugende Wartung an Motoren, Lagern, Pumpen und Antrieben
- Inbetriebnahme und Fehlersuche an HVAC-Anlagen
- Untersuchung der Gebäudehülle — Dämmlücken, Wärmebrücken, Luftundichtigkeiten
- Fußbodenheizkreise und verdeckt verlegte Rohrleitungen
- Ortung von Feuchtigkeit, Leckagen und eindringendem Wasser
- Inspektion von PV-Modulen und Wechselrichtern
- Dokumentierte Zustandsberichte für Kunden und Versicherer
Technische Daten
| Detektortyp |
Ungekühltes VOx-Focal-Plane-Array |
| IR-Auflösung |
384 × 288 (110.592 Pixel) |
| SuperIR |
768 × 576 (442.368 Pixel) |
| Thermische Empfindlichkeit (NETD) |
< 35 mK (@ 25 °C, F#=1,0) |
| Bildfrequenz |
50 Hz |
| Sichtfeld |
25° × 19° |
| Räumliche Auflösung (IFOV) |
1,13 mrad |
| Fokusmodus |
Laserunterstützter AF / kontinuierlicher AF / AF / manuell / Touch-AF |
| Visuelle Kamera |
3264 × 2448 (8 MP) |
| Temperaturbereich |
−20 °C bis 650 °C |
| Genauigkeit |
±2 °C / ±2 % |
| Messfunktionen |
Mittelpunkt, Heiß- und Kaltpunkt; frei definierbar: 10 Messpunkte, 1 Linie, 5 Rechtecke, 5 Kreise, Delta-T |
| Dateiformate |
JPEG, MP4, radiometrisches Video |
| Speichermedium |
64-GB-Micro-SD-Karte (im Lieferumfang) |
| Anschlüsse |
WLAN 802.11 b/g/n (2,4 GHz und 5 GHz); HDMI; USB-C |
| GPS und Kompass |
Ja |
| Akku |
3 wechselbare Li-Ion-Akkus, je ca. 4 Stunden Laufzeit |
| Optionale Objektive |
HM-G305/G320/G330-LENS1 (G31) oder HM-G605/G620/G630-LENS1 (G41/G61) |
| Software |
HIKMICRO Viewer (mobil), HIKMICRO Analyzer (PC) |
Lieferumfang
- Wärmebildkamera HIKMICRO G31
- Akkus (3 Stück)
- Ladestation
- Netzteil mit internationalem Steckeradapter-Set
- 64-GB-Micro-SD-Karte
- USB-2.0-Kabel (A auf USB-C)
- HDMI-Kabel
- Objektivabdeckung
- Handschlaufe
- Zubehörtasche
- Transportkoffer
- Kalibrierzertifikat
- Bedienungsanleitung und Kurzanleitung
Modellinformationen
| Marke |
HIKMICRO |
| Modell |
G31 |
| Herstellernummer (MPN) |
HM-TP73-15SVF/W-G31 |
