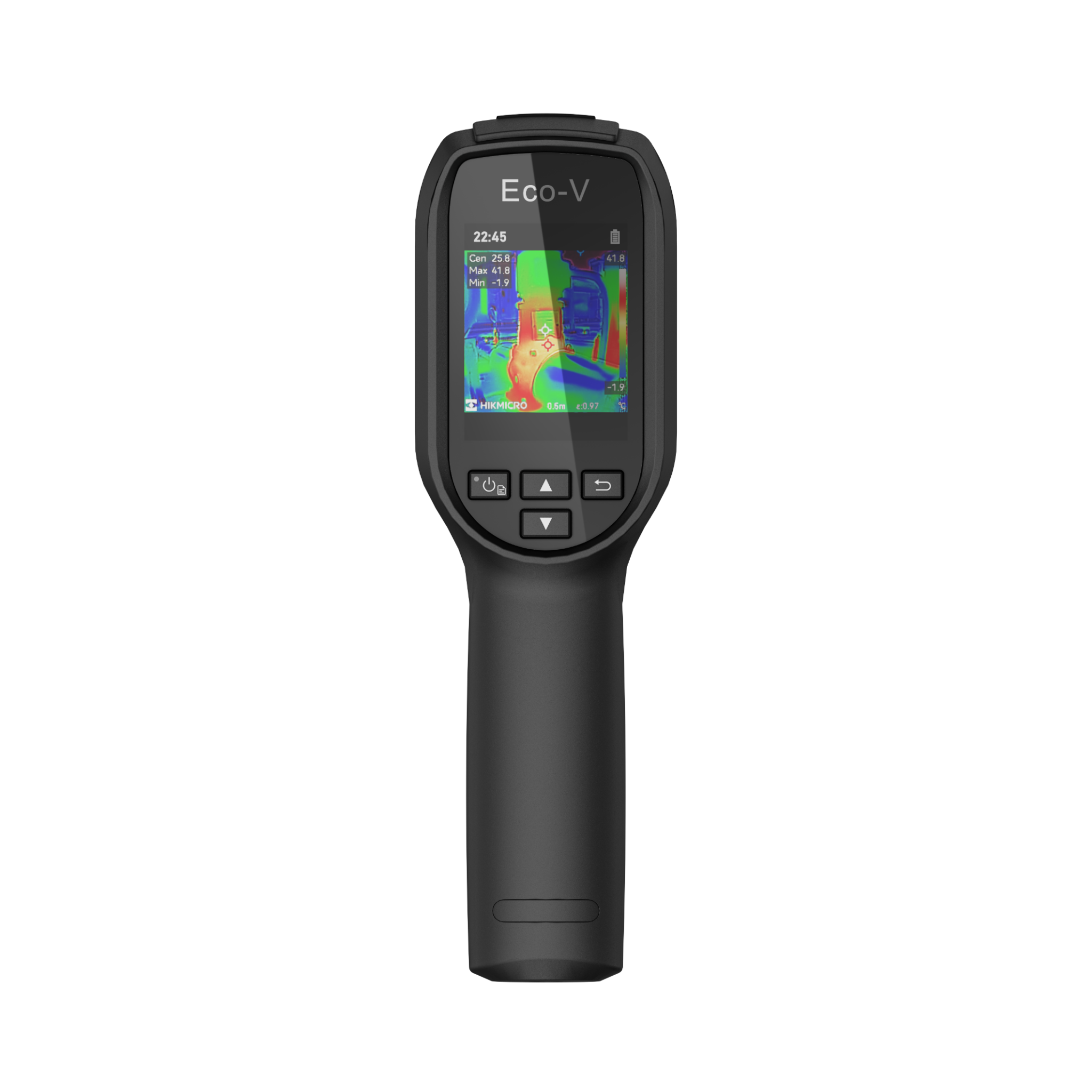

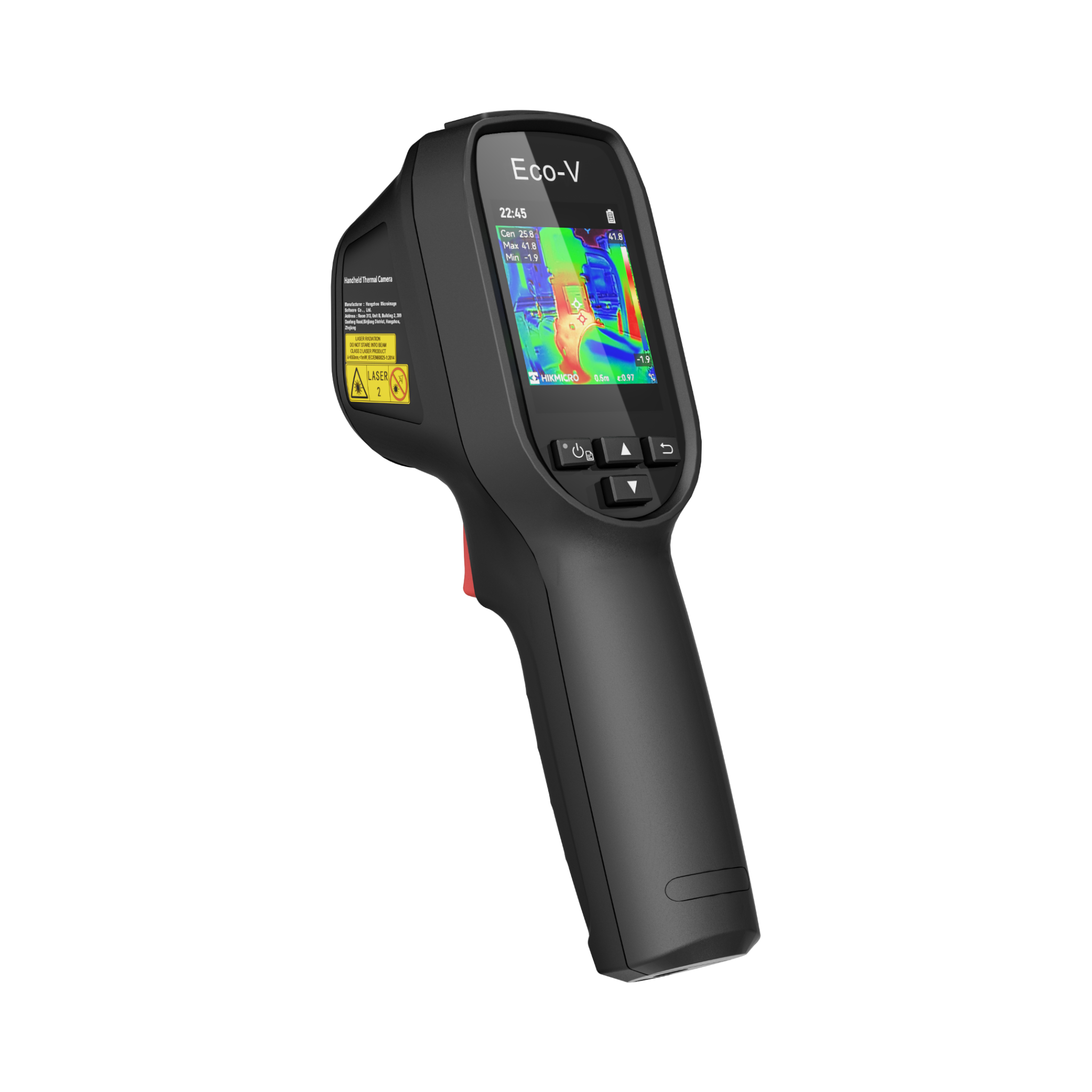

Standalone-Wärmebildkamera der Einstiegsklasse mit visueller Kamera und Laserpointer
Die Eco-V ist die Eco mit zwei Ergänzungen, die für die Dokumentation entscheidend sind: eine visuelle Kamera mit 640 × 480 Pixeln, sodass sich jedes Wärmebild zusammen mit einem normalen Foto speichern und im Fusionsmodus anzeigen lässt, sowie ein Laserpointer, der den Mittelpunkt direkt am Objekt markiert. Alles andere bleibt gleich — 8 Stunden Laufzeit, Messbereich bis 550 °C, IP54 und Fallfestigkeit aus 2 m.
Produktmerkmale
-
Wärmebild- und visuelle Kamera — visueller Kanal mit 640 × 480, Modi Thermisch, Visuell und Fusion, Speichern mit einem Tastendruck
-

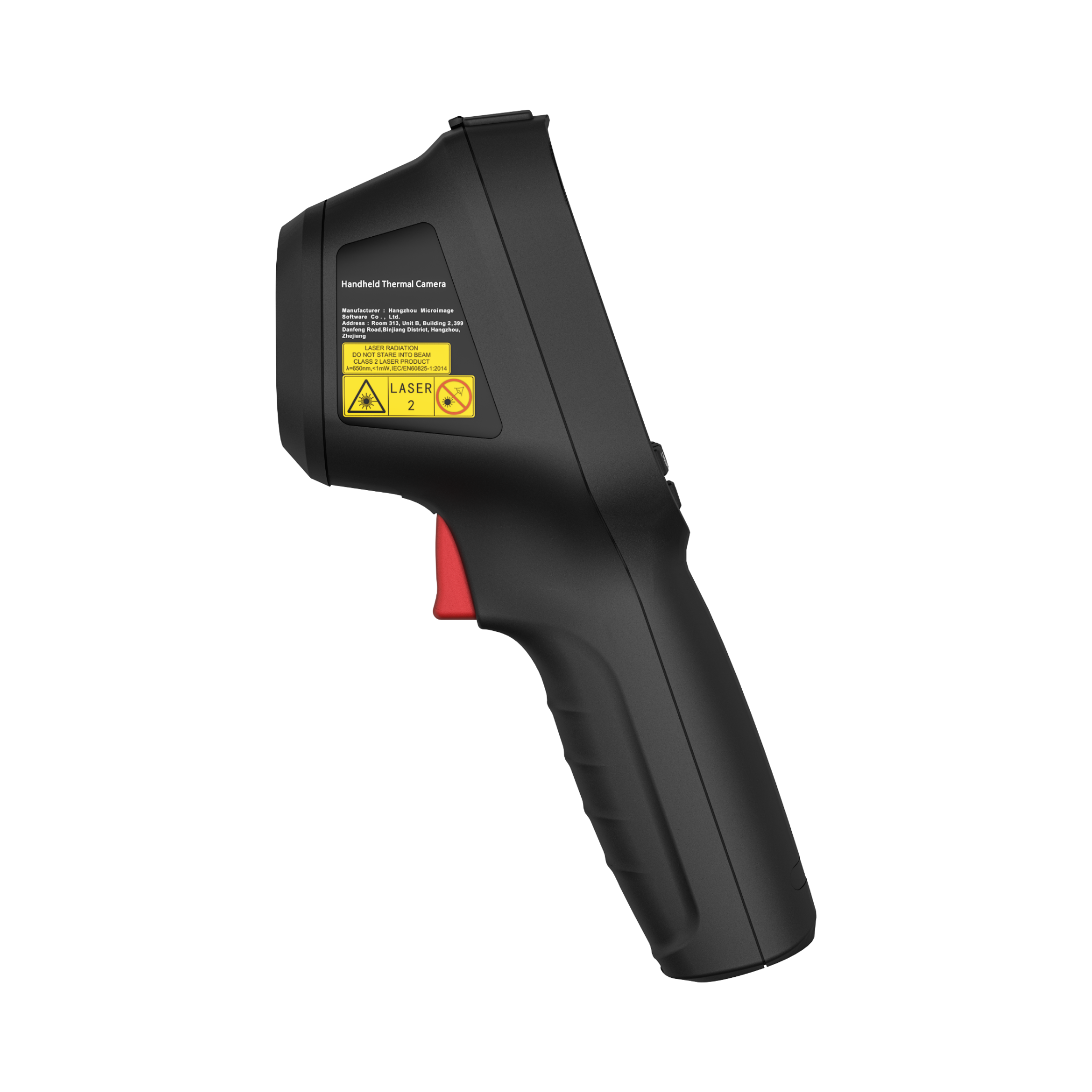

Laserpointer — zeigt genau, zu welchem Punkt am Objekt der Messwert in der Bildmitte gehört — Schluss mit dem üblichen Rätselraten
-
96 × 96 Detektor mit SuperIR — hochskaliert auf 240 × 240 in der Live-Ansicht und bei gespeicherten Bildern
-
Messbereich −20 °C bis 550 °C — Genauigkeit ±2 °C / ±2 %
-
Weitwinkelobjektiv 50° × 50° — Wände, Decken und Anlagen in einem Bild erfassen
-
Ca. 8 Stunden Laufzeit — integrierter Li-Ionen-Akku mit 3350 mAh
-
Integrierter Speicher mit 4 GB — ca. 30.000 radiometrische JPEGs
-
IP54 und Fallfestigkeit aus 2 m — gebaut für den Einsatz auf der Baustelle
Typische Einsatzbereiche
- Schaltschränke, Leistungsschalter, Sammelschienen und Kabelanschlüsse
- Vorbeugende Wartung an Motoren, Lagern, Pumpen und Antrieben
- Inbetriebnahme und Fehlersuche bei HVAC-Anlagen
- Untersuchung der Gebäudehülle — Dämmlücken, Wärmebrücken, Luftundichtigkeiten
- Fußbodenheizkreise und verdeckt verlegte Rohrleitungen
- Aufspüren von Feuchtigkeit, Leckagen und Wassereintritt
- Inspektion von PV-Modulen und Wechselrichtern
Technische Daten
| Detektortyp |
Ungekühltes VOx-Focal-Plane-Array |
| IR-Auflösung |
96 × 96 (9.216 Pixel) |
| SuperIR |
240 × 240 (57.600 Pixel), Live-Ansicht und gespeicherte Bilder |
| Thermische Empfindlichkeit (NETD) |
< 50 mK (bei 25 °C, F#=1,0) |
| Bildfrequenz |
25 Hz |
| Sichtfeld |
50° × 50° |
| Fokusmodus |
Fokusfrei |
| Visuelle Kamera |
640 × 480 |
| Bildmodi |
Thermisch / Visuell / Fusion |
| Display |
2,4"-LCD, 240 × 320 |
| Temperaturbereich |
−20 °C bis 550 °C |
| Genauigkeit |
±2 °C / ±2 % (Umgebungstemperatur 25 °C, Objekt über 0 °C) |
| Laserpointer |
Ja |
| Speichermedium |
Integrierter Flash-Speicher, 4 GB |
| Bildkapazität |
Ca. 30.000 Bilder |
| Akkulaufzeit |
Ca. 8 Stunden |
| Schutzart |
IP54 |
| Fallhöhe im Falltest |
2 m |
| Gewicht |
Ca. 290 g |
Lieferumfang
- HIKMICRO Wärmebildkamera Eco-V mit Handschlaufe
- USB-2.0-Kabel (USB-A auf USB-C)
- Kalibrierzertifikat
- Kurzanleitung
Modellinformationen
| Marke |
HIKMICRO |
| Modell |
Eco-V |
| Herstellernummer (MPN) |
HM-TP30-1AQF-ECO-V |
